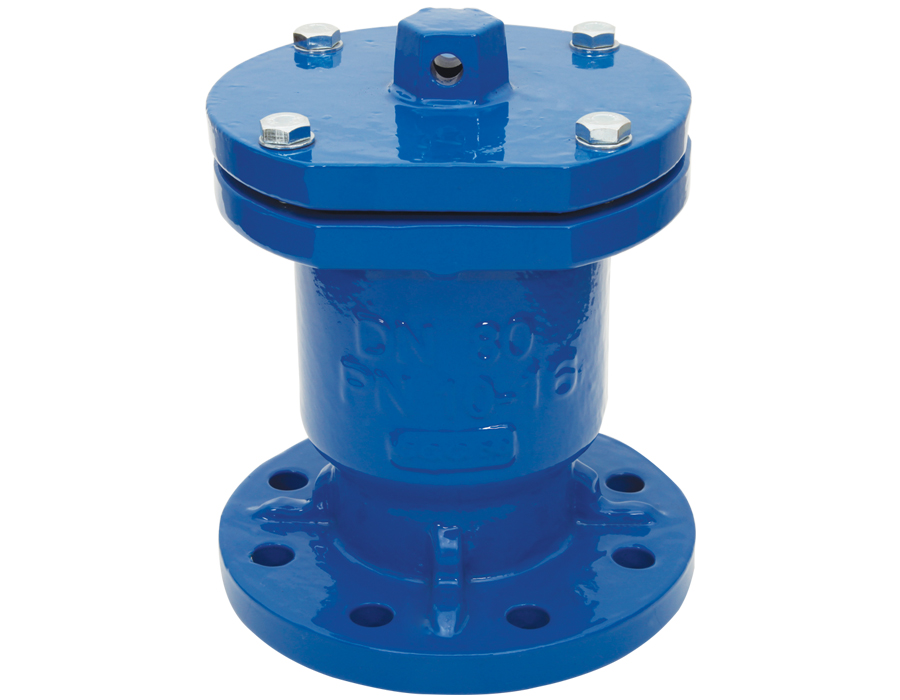

NESİL Tek Küreli Vantuz (Kinetik Hava Vanası) — DN50 · DN65 · DN80 · DN100 · DN125 · DN150 · DN200 (PN10–16)
Sulama ve temiz su hatlarında hava kilitlerini önlemek, dolum sırasında havayı tahliye etmek ve
boşaltım/vakum anında dışarıdan hava almak için tasarlanmış tek küreli (kinetik) vantuz.
PN10–16 basınç sınıfı ve dikey montaja uygun gövdesiyle yüksek noktalarda güvenilir çalışır.
🛡️ Vakum kırma — boru çökmesini önleme
💧 PN10–16 basınç sınıfı
🔩 Flanşlı bağlantı · Dikey montaj
🧰 Altına izolasyon vanası konumlandırılabilir*
Tek Küreli (Kinetik) Vantuz Ne Yapar?
- Dolumda hava tahliyesi: Boru hattındaki büyük hava ceplerini hızla dışarı atar; air lock oluşumunu engeller.
- Boşaltımda hava alımı: Hattın iç basıncı düşerken dışarıdan hava alarak vakumu kırar, boru göçmesini önler.
- Basınç darbelerini azaltma: Hava ceplerinin kontrolüyle water hammer etkileri sınırlanır.
- Not: Sürekli mikro hava tahliyesi gerekliyse kombine/çift etkili vantuz tercih ediniz.
Mevcut Ölçüler ve Önerilen Konumlar
| Model | Nominal Çap | Basınç | Bağlantı | Önerilen Konum | Not |
|---|---|---|---|---|---|
| NESİL DN50 Tek Küreli Vantuz | DN50 | PN10–16 | Flanşlı* | Kısa hat yüksek noktaları | Kompakt çözüm |
| NESİL DN65 Tek Küreli Vantuz | DN65 | PN10–16 | Flanşlı* | Sera/peyzaj blok geçişleri | Hızlı hava tahliyesi |
| NESİL DN80 Tek Küreli Vantuz | DN80 | PN10–16 | Flanşlı* | Pompa çıkışı sonrası yükselen hat başlangıcı | Vakum kırma etkili |
| NESİL DN100 Tek Küreli Vantuz | DN100 | PN10–16 | Flanşlı* | Hat en yüksek kotları, kırık noktalar | Düşük ΔP |
| NESİL DN125 Tek Küreli Vantuz | DN125 | PN10–16 | Flanşlı* | Uzun yokuş-iniş geçişleri | Yüksek hava kapasitesi |
| NESİL DN150 Tek Küreli Vantuz | DN150 | PN10–16 | Flanşlı* | Ana kol en yüksek noktaları | Sağlam gövde |
| NESİL DN200 Tek Küreli Vantuz | DN200 | PN10–16 | Flanşlı* | Kollektör-tepe noktaları, istasyonlar | Yüksek kapasiteli hatlar |
* Flanş standardı, yüz-yüze boyu ve kaplama/conta detayları modele/partiye göre değişebilir; siparişte teyit ediniz.
Teknik Özellikler (Genel)
| Gövde/Kapak | Metal gövde (genellikle duktil döküm) · iç/dış koruyucu kaplama* |
| Küre (Şamandıra) | Hafif, korozyona dayanımlı malzeme (ör. PP/POM veya paslanmaz — modele göre) |
| Orifis | Büyük orifis (kinetik) — dolum/boşaltımda yüksek hava debisi |
| Basınç Sınıfı | PN10–16 (model bazında) |
| Bağlantı | Flanşlı (PN standardı modele göre); dikey montaj şart |
* Kesin PN, flanş standardı, kaplama ve elastomer malzemeleri ürün etiket/teknik fişinde belirtilir; satın alma öncesi teyit ediniz.
Kurulum ve Kullanım İpuçları
- Konum: En yüksek kotlara, kırık (tepe) noktalarına ve uzun eğim geçişlerine yerleştirin. Pompa çıkışına yakın ilk yüksek noktada da önerilir.
- Dikey montaj: Gövde dik olmalı; altına bir izolasyon vanası ve boşaltma nipeli bırakmak bakımda kolaylık sağlar.
- Emniyet: Vantuzu darbelere ve yağmura karşı kapak/vana kutusu ile koruyun; üst çıkışa haşere filtresi veya saptırıcı kap takılabilir.
- Hidrolik denge: Ani dolum/boşaltımlarda basınç darbesini azaltmak için hat dolum hızını kontrollü tutun.
- Bakım: Sezon başı/sonu çalıştırma testi yapın; sızdırmazlık yüzeylerini ve küre hareketini kontrol edin.
Uygulama Alanları
- Sulama şebekeleri: Ana hat ve kollektör yüksek noktaları
- Depo/terfi: Pompa çıkışı sonrası yükselen hat başlangıcı
- Temiz su hatları: Uzun güzergâhlarda hava ceplerinin tahliyesi
* Ürün görseli, kaplama rengi, flanş standardı ve iç mekanizma detayları stok partisine göre değişebilir. Projenize uygunluk için DN, PN ve montaj koşullarını sipariş öncesi netleştiriniz.
