Atlantis Blu YKSS 18-8KT Tek Pompalı Panolu Hidrofor Seti

Atlantis Blu YKSS 18-8KT Tek Pompalı Panolu Hidrofor Seti, KRESMAK Ocak 2026 bayi alış listesinde panolu hidrofor setleri grubunda yer alan Atlantis Blu modelidir. İlgili katalog satırı tek dik milli pompalı set için 6,5 HP güç ve 1½ inç giriş-çıkış ölçüsü yayımlar. Güç değeri yalnız GÜÇ HP sütununda yer alır; kW, P1/P2 ayrımı veya elektrik besleme bilgisi aynı tabloda bulunmaz. Katalog aynı satırda iki ayrı kat-daire ve çalışma-durma basıncı senaryosu ile iki kontrol sistemi fiyatı verir. Ürün stokta hazır değildir; kontrol sistemi seçilerek ön sipariş oluşturulabilir. Hidrofor tankı katalog fiyatına dahil değildir.

Set İçeriği ve Teslim Kapsamı

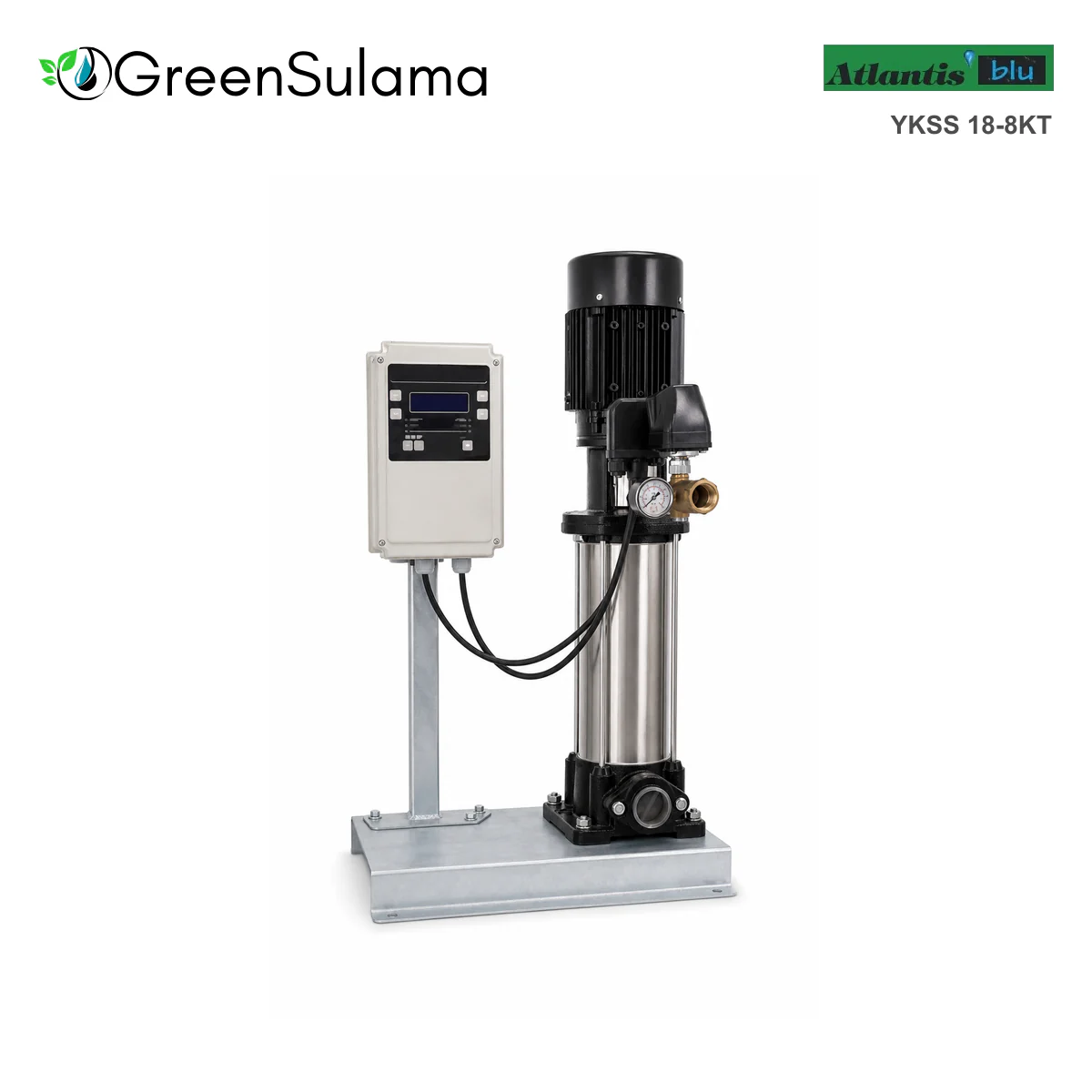

Katalog teslim kapsamını dik milli pompa, elektrik panosu, basınç şalteri, manometre, çekvalfli 5 yollu rekor ve alt baza olarak tanımlar. Bu parçalar dışında hidrofor tankı, tank bağlantı hortumu, harici kolektör, giriş-çıkış vanaları, karşı bağlantı parçaları, ilave kablo, harici filtre, titreşim takozu, montaj sarfı ve sahaya özgü yardımcı ekipmanlar katalog satırında dahil olarak belirtilmez. Pano çalışma mantığı, koruma bileşenlerinin modeli ve motor etiket bilgileri ödeme öncesinde yazılı olarak teyit edilmelidir.

Ürün sayfasındaki teknik kapsam katalogda yayımlanan alanlarla sınırlıdır. pompa giriş-çıkış ölçüsü 1½ / 1½ inç olarak verilir. Flanş DN ölçüsü, gövde malzemesi sınıfı, mekanik salmastra tipi, koruma sınıfı, izolasyon sınıfı ve su sıcaklığı sınırı bu hidrofor tablosunda yayımlanmaz. Bu bilgiler benzer modelden taşınmaz; uygulama için gerekiyorsa üretici onaylı teknik föy veya sipariş teyidi istenir.

Kontrol Sistemi Seçenekleri

Bu ürün iki ayrı varyasyonla sunulur: Elektronik Kartlı Sistem ve Klasik Sistem Schneider Malzemeli. İki ad katalogdaki bağımsız fiyat sütunlarına karşılık gelir. Müşteri seçim yaptığında yalnız seçtiği kontrol sisteminin fiyatı uygulanır; iki fiyat birleştirilmez ve ana ürüne tek bir fiyat yazılmaz. Schneider adı yalnız klasik sistem seçeneğinin katalog tanımında geçer. Elektronik kartlı seçenekte Schneider bileşen bulunduğu veya iki seçeneğin aynı çalışma mantığına sahip olduğu varsayılmaz.

Pano içindeki kontaktör, termik koruma, sigorta, kontrol kartı, ekran, alarm, kuru çalışma koruması, faz izleme ve harici sensör gibi ayrıntılar ilgili tabloda listelenmez. Siparişten önce seçilen kontrol sisteminin bileşen listesi, besleme şartı, kumanda mantığı, koruma özellikleri ve teslim süresi yazılı olarak doğrulanmalıdır.

Kontrol Sistemi Fiyatları

Aşağıdaki fiyatlar katalogdaki iki USD liste fiyatı ayrı ayrı korunarak hesaplanmıştır. Hesapta USD liste fiyatına yüzde 40 iskonto, iskontolu maliyete yüzde 25 kâr, Ziraat Bankası 47,5564 TL USD döviz satış kuru ve yüzde 20 KDV uygulanmıştır. Sonuç iki ondalık haneye yuvarlanır ve müşteriye gösterilen TL fiyat KDV dahildir. Kur değişirse fiyatın sipariş teyidinde yeniden kontrol edilmesi gerekir.

Teknik Özellikler

Kat-Daire ve Basınç Tablosu

Katalog YKSS 18-8KT için iki seçim satırı yayımlar. İlk satır azami kat sayısı ve bu kat sayısına uygun daire adedini; ikinci satır daha düşük kat sayısında değerlendirilen daire adedini gösterir. Her kat-daire çifti yalnız aynı satırdaki çalışma ve durma basıncıyla birlikte okunmalıdır. Bir satırın kat-daire değeri ile diğer satırın basıncı bir araya getirilmemelidir.

Birinci katalog senaryosu 20 kat ve 40 daire için 8,3 bar çalışma, 10,3 bar durma basıncıdır. İkinci senaryo 13 kat ve 65 daire için 6,2 bar çalışma, 8,2 bar durma basıncıdır. Bu değerler katalog ön seçim tablosudur; gerçek projede statik yükseklik, boru kayıpları, mevcut giriş basıncı ve üst kattaki gerekli kullanım basıncı ayrıca hesaplanmalıdır.

Katalog Seçim Varsayımları

• Kat-daire hesabında setin zemin katın altındaki bodrum katta bulunduğu varsayılır.
• Her dairede ortalama dört kişinin yaşadığı kabul edilir.
• İlk değer azami kat ve uygun daire sayısını, ikinci değer daha düşük kat sayısında daire sayısındaki değişimi gösterir.
• Lüks daireler için kat sayısı değiştirilmeden verilen daire sayısının yüzde 20 altı baz alınır.
• Kat sayıları belirlenirken zemin kat birinci kat kabul edilir.
• Hidrofor tankı iç hava basıncı setin alt basıncına göre ayarlanmalıdır.

Bu varsayımlar model karşılaştırmasını kolaylaştırır ancak binanın gerçek tüketim profilini temsil eden proje hesabının yerine geçmez. Aynı daire sayısına sahip iki binada depo kotu, kolon çapı, eş zamanlı kullanım, vana ve filtre kayıpları ile hedef konfor basıncı farklı olabilir. Özellikle yüksek binalarda statik yükseklik ile durma basıncının tesisat ve armatür sınırlarıyla uyumu birlikte incelenmelidir.

Yayımlanmayan Teknik Alanlar

İlgili hidrofor tablosunda voltaj, faz tipi, motor gücü kW, P1/P2 ayrımı, akım, devir, frekans, kondansatör, faz koruması, H ölçüsü ve Q-H eğrisi yayımlanmamıştır. Bu nedenle KM veya KT model ekinden elektrik beslemesi çıkarılmaz, komşu pompa tablolarından performans değeri taşınmaz ve yayımlanmayan alanlara tahmini sayı yazılmaz.

Elektrik panosu beslemesi, kablo kesiti, sigorta, kontaktör, termik ayar, kaçak akım koruması ve topraklama gerçek motor etiketi, pano şeması ve kurulum koşullarına göre belirlenmelidir. Q-H eğrisi proje hesabı için gerekli olduğunda üretici onaylı performans dokümanı istenmelidir. Katalogda bulunmayan bir değer, satış sayfasındaki model adından veya benzer ürün görselinden doğrulanmış kabul edilmemelidir.

Doğru Hidrofor Seçimi

tek pompalı set seçiminde yalnız kat ve daire sayısına bakmak yeterli değildir. Statik bina yüksekliği, su deposu ile pompa arasındaki kot, emiş koşulu, mevcut şebeke veya depo giriş basıncı, aynı anda açılabilecek armatür sayısı, boru çapı ve uzunluğu, vana-dirsek-filtre kayıpları, sıcak su cihazlarının basınç gereksinimi ve üst kattaki hedef kullanım basıncı birlikte değerlendirilmelidir.

Çalışma ve durma basınçları tesisattaki boru, armatür, filtre, emniyet elemanı ve sıcak su cihazlarının izin verdiği basınçla uyumlu olmalıdır. Gereğinden yüksek ayar kaçak ve ekipman yükünü artırabilir; düşük ayar üst katlarda yetersiz basınca neden olabilir. Pompa çalışma noktası için debi-basınç eğrisi, verim, NPSH ve motor yükü gerektiğinde katalogdaki bu özet tablo yerine üreticinin ayrıntılı teknik dokümanı kullanılmalıdır.

Hidrofor Tankı Hakkında

Katalog hidrofor tankının fiyatlara dahil olmadığını açıkça belirtir. Bu nedenle ürün adı, seçenek fiyatı ve teslim kapsamı tank içeriyor gibi sunulmaz. Gerekli tank hacmi; pompa düzeni, hedef çalışma aralığı, izin verilen devreye girme sayısı, tesisat hacmi ve kullanım profiline göre ayrıca seçilmelidir. Tankın azami çalışma basıncı sistemin durma basıncı için uygun olmalı, membran ve bağlantı malzemeleri kullanılacak suyla uyumlu olmalıdır.

Tank ön gaz basıncı sistem basıncı boşaltılmışken ölçülmeli ve setin alt basıncına göre ayarlanmalıdır. Yanlış ön gaz basıncı kullanılabilir su hacmini azaltabilir, basınç dalgalanmasına veya pompaların sık devreye girmesine yol açabilir. Tank ayrıca sipariş edilecekse kapasite, bağlantı çapı, montaj konumu, bakım erişimi ve gerekli bağlantı parçaları ödeme öncesinde belirlenmelidir.

Kurulum ve Devreye Alma İçin Genel Kontrol Listesi

Set kuru, havalandırılan, don ve su baskını riskinden korunan bir alanda sağlam ve düz zemine sabitlenmelidir. Boru ağırlığı pompa veya kolektör bağlantılarına bindirilmemeli; uygun destek, esnek bağlantı ve titreşim önlemleri proje ihtiyacına göre seçilmelidir. Emiş hattı hava almayacak biçimde kurulmalı, vana ve çekvalf yönleri kontrol edilmeli, sistem suyla doldurulmadan pompalar çalıştırılmamalıdır.

İlk çalıştırmada motor dönüş yönü, çalışma ve durma basınçları, manometre tepkisi, kaçak, titreşim, olağan dışı ses ve motor sıcaklığı izlenmelidir. Motor etiketi ile pano beslemesinin uyumu kontrol edilmelidir. Basınç şalteri veya elektronik kontrol ayarları rastgele değiştirilmemeli; katalog senaryosu, proje hesabı ve ekipman sınırları birlikte dikkate alınmalıdır.

Bakım ve Güvenlik

Manometre, basınç şalteri, çekvalfler, vanalar, pompa bağlantıları, kolektörler varsa kolektör bağlantıları, pano havalandırması ve tank kullanılıyorsa tank ön gazı düzenli aralıklarla kontrol edilmelidir. Sık devreye girme, basınçta ani düşüş, su kaçağı, titreşim, ısınma veya olağan dışı ses görüldüğünde sistem durdurulmalı ve sebep araştırılmalıdır. Filtre tıkanıklığı, hava girişi, yanlış tank ayarı ve tesisat kaçağı set davranışını değiştirebilir.

Bakım öncesinde elektrik enerjisi kesilmeli, yeniden enerjilenmeye karşı güvenli kilitleme uygulanmalı ve tesisat basıncı tamamen boşaltılmalıdır. Sıcak veya basınçlı suyla temas riski giderilmeden bağlantılar açılmamalıdır. Parça değişiminde model, pano seçeneği ve gerçek motor etiketiyle uyumlu bileşen kullanılmalı; elektrik ve basınçlı sistem işleri yetkili kişilerce yürütülmelidir.

Stok, Ön Sipariş ve Sipariş Kontrolü

Ürün ile iki kontrol sistemi seçeneği stokta hazır değildir. Her varyasyonun stok miktarı sıfırdır; ön sipariş verilebilir ve müşteri stok durumu hakkında bilgilendirilir. Gösterilen seçenek fiyatları yüzde 20 KDV dahildir. Tedarik süresi, seçilen kontrol sistemi, motor etiketi, pano içeriği, bağlantı ölçüsü ve teslim kapsamı ödeme öncesinde teyit edilmelidir.

Sipariş notunda bina katı ve daire sayısı, su kaynağı, mevcut giriş basıncı, hedef üst kat basıncı, depo kullanımı, tesisat boru çapı ve seçilen kontrol sistemi belirtilmelidir. Hidrofor tankı gerekiyorsa hacim ve bağlantı bilgisi ayrıca paylaşılmalıdır. Bu bilgiler doğru model ve yardımcı ekipman seçiminin kontrol edilmesini kolaylaştırır.

Sık Sorulan Sorular

Hidrofor tankı fiyata dahil mi?

Hayır. Katalog tankın fiyatlara dahil olmadığını belirtir; tank ihtiyacı, kapasitesi ve bağlantı parçaları ayrıca belirlenir.

İki fiyat neden var?

Elektronik kartlı sistem ile klasik Schneider malzemeli sistem iki ayrı kontrol seçeneğidir. Müşteri seçtiği varyasyonun fiyatını öder.

Voltaj ve faz tipi model kodundan anlaşılır mı?

Bu tabloda yayımlanmadıkları için KM veya KT ekinden elektrik özelliği çıkarılmaz. Ürün etiketi, pano şeması ve üretici teyidi esas alınır.

Q-H eğrisi neden gösterilmiyor?

İlgili hidrofor tablosunda Q-H verisi bulunmaz. Proje hesabı için üreticinin onaylı performans dokümanı istenmelidir.

Teknik kaynak: KRESMAK Ocak 2026 kataloğu, PDF s.30 / katalog s.28, Tek pompalı panolu hidrofor setleri (YKSS), 11. satır. Fiyat hesabında Ziraat Bankası USD döviz satış kuru 47,5564 TL alınmış; yüzde 40 iskonto, iskontolu maliyet üzerine yüzde 25 kâr ve yüzde 20 KDV uygulanmıştır.
