Atlantis Blu YKDIK 14-8KT Tek Pompalı Panolu Hidrofor Seti

Atlantis Blu YKDIK 14-8KT Tek Pompalı Panolu Hidrofor Seti, KRESMAK Ocak 2026 kataloğunda tek pompalı ve panolu hidrofor setleri içinde yer alan Atlantis Blu modelidir. İlgili katalog satırında 4 HP güç, 1½ inç giriş-çıkış bağlantısı, iki kat-daire ve çalışma-durma basıncı senaryosu ile iki ayrı kontrol sistemi fiyatı yayımlanır. Ürün stokta hazır değildir; müşteri kontrol sistemini seçerek ön sipariş oluşturabilir. Hidrofor tankı katalog fiyatına ve set içeriğine dahil değildir.

Set İçeriği ve Teslim Kapsamı

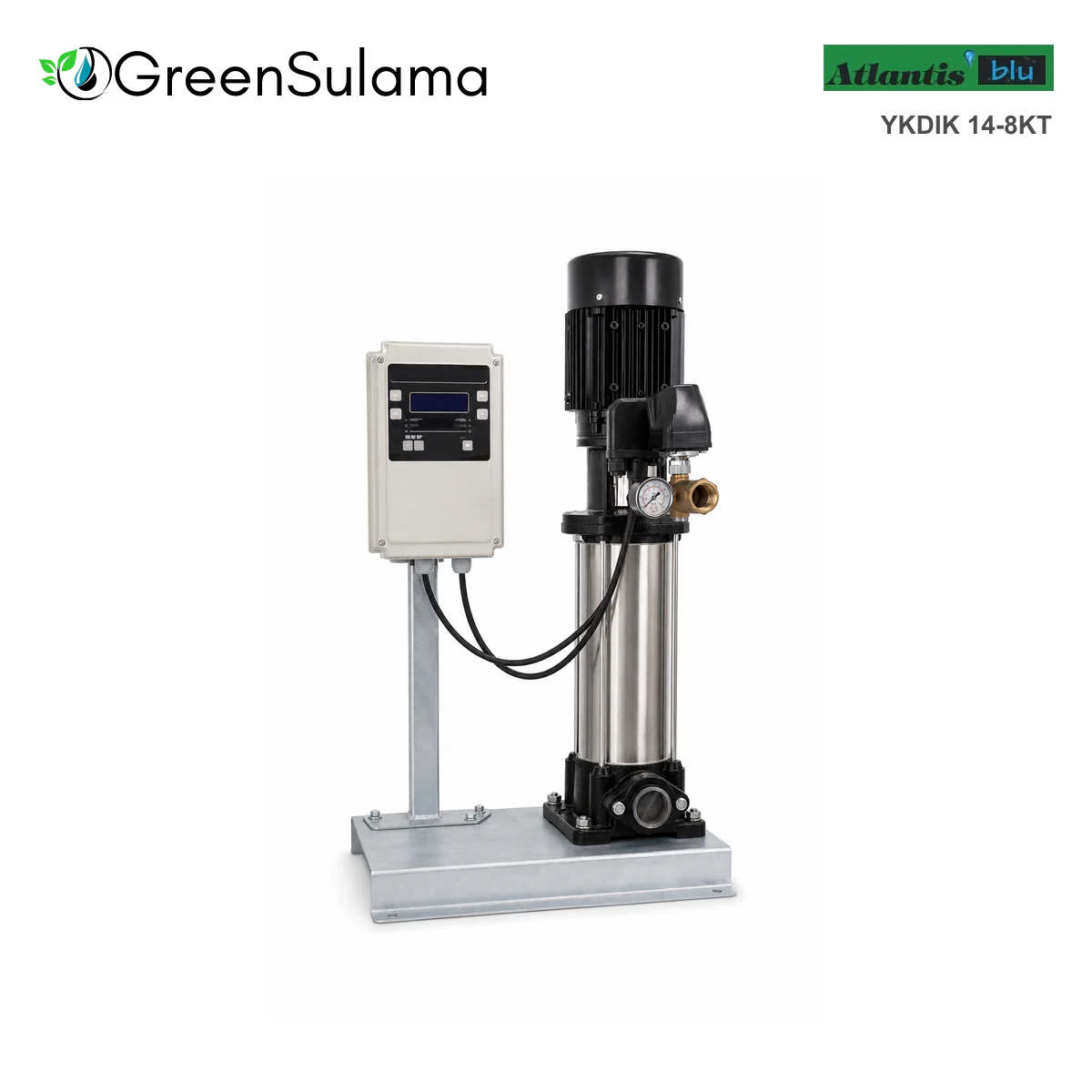

Katalog set içeriğini dik milli pompa, elektrik panosu, basınç şalteri, manometre, çekvalfli 5 yollu rekor ve alt baza olarak tanımlar. Bu sayfada set kapsamı bu listeyle sınırlı tutulmuştur. Hidrofor tankı, tank bağlantı hortumu, harici kolektör, giriş-çıkış vanaları, karşı bağlantı parçaları, ilave kablo, esnek bağlantı, montaj sarfı ve sahaya özgü yardımcı ekipmanlar katalog satırında sete dahil olarak belirtilmez. Siparişten önce kontrol sistemi, tank ihtiyacı, bağlantı parçaları ve sahadaki montaj kapsamı yazılı biçimde teyit edilmelidir.

Kontrol Sistemi Seçenekleri

Bu ürün iki ayrı seçenekle sunulur: Elektronik Kartlı Sistem ve Klasik Sistem Schneider Malzemeli. İki ifade katalogdaki bağımsız fiyat sütunlarına karşılık gelir. Fiyatlar birleştirilmez; müşteri seçim yaptığında yalnız seçtiği kontrol sisteminin fiyatı uygulanır. Schneider adı yalnız klasik sistem seçeneğinin katalog tanımında geçer. Elektronik kartlı seçeneğin içinde aynı marka ekipman bulunduğu varsayılmaz. Pano bileşenlerinin modeli, koruma özellikleri, çalışma mantığı ve teslim içeriği ödeme öncesinde teyit edilmelidir.

Kontrol Sistemi Fiyatları

Aşağıdaki değerler katalogdaki iki USD fiyat hücresi korunarak hesaplanmıştır. Satış fiyatları belirtilen kur, iskonto, kâr ve KDV düzenine göre iki ondalık haneye yuvarlanmıştır. Ana ürüne tek fiyat yazılmaz; WooCommerce sayfasında kontrol sistemi seçimi zorunludur. Her iki seçenek için stok miktarı sıfırdır ve ön siparişte müşteri bilgilendirmesi açıktır.

Teknik Özellikler

Kat-Daire ve Basınç Tablosu

Katalog YKDIK 14-8KT için iki kullanım satırı verir. Birinci değer çifti azami kat sayısı ve bu kat sayısına uygun daire adedini, ikinci değer çifti ise daha düşük kat sayısındaki daire adedini gösterir. Her kat-daire satırı, aynı satırdaki çalışma ve durma basıncıyla birlikte okunmalıdır. Değerler farklı satırlar arasında karıştırılmamalı ve çalışma basıncı tek başına seçilmemelidir.

Bu modelde birinci senaryo 10 kat ve 40 daire için 5,3 bar çalışma, 7,3 bar durma basıncıdır. İkinci senaryo 7 kat ve 50 daire için 4,5 bar çalışma, 6,5 bar durma basıncıdır. Bu sayılar katalog sınıflandırmasıdır; uygulama projesinde tesisat kayıpları ve gerekli uç basıncı ayrıca hesaplanmalıdır.

Katalog Hesap Varsayımları

• Tekli hidrofor setinin zemin katın altındaki bodrum kata yerleştirildiği varsayılmıştır.
• Her dairede ortalama dört kişinin yaşadığı kabul edilmiştir.
• İlk satır azami kat ve uygun daire sayısını, ikinci satır kat azaldığında daire sayısındaki değişimi gösterir.
• Lüks daireler için kat sayısı değiştirilmeden verilen daire sayısının yüzde 20 altı baz alınır.
• Kat sayıları belirlenirken zemin kat birinci kat kabul edilmiştir.
• Hidrofor tankı iç hava basıncı setin alt basıncına göre ayarlanmalıdır.

Bu varsayımlar ön seçim için kullanışlıdır; binanın gerçek su tüketimini, eş zamanlı kullanım oranını, mevcut şebeke basıncını ve boru kayıplarını ortadan kaldırmaz. Daire sayısı aynı olsa bile bina yüksekliği, kolon çapı, kullanım alışkanlığı ve hedef konfor basıncı değişebilir. Nihai seçim yetkin bir tesisat uzmanının debi ve basınç hesabıyla doğrulanmalıdır.

Yayımlanmayan Teknik Alanlar

İlgili hidrofor tablosunda voltaj, faz tipi, motor gücü kW, P1/P2 ayrımı, akım, devir, frekans, kondansatör, faz koruması, H ölçüsü ve Q-H eğrisi yayımlanmamıştır. Bu nedenle KM veya KT model eki kullanılarak elektrik bilgisi çıkarılmamış, komşu pompa tablolarından voltaj ya da performans değeri taşınmamıştır. Bu alanlar ürün etiketinden, üretici onaylı teknik föyünden veya sipariş teyidinden kontrol edilmelidir.

Elektrik panosu beslemesi, sigorta, kontaktör, kablo kesiti, kaçak akım koruması, termik ayar ve topraklama gerçek motor etiketine ve kurulum şartlarına göre belirlenmelidir. Katalogda yer almayan koruma sınıfı, izolasyon sınıfı veya çalışma rejimi için tahmin yapılmamalıdır. Devreye alma öncesinde panonun seçilen kontrol sistemiyle ve sahadaki enerji altyapısıyla uyumu yetkili elektrikçi tarafından doğrulanmalıdır.

Doğru Hidrofor Seçimi

Kat ve daire tablosu başlangıç rehberidir. Seçimde statik bina yüksekliği, depo ile pompa arasındaki kot, giriş basıncı, aynı anda açılabilecek armatür sayısı, boru çapı ve uzunluğu, vana-dirsek-filtre kayıpları, üst kattaki gerekli kullanım basıncı ve günlük tüketim profili birlikte değerlendirilmelidir. Yalnız daire sayısına bakmak düşük basınç, gereksiz yüksek basınç veya sık devreye girme gibi sonuçlar doğurabilir.

Çalışma ve durma basınçları bina tesisatındaki armatürlerin, sıcak su cihazlarının, filtrelerin ve emniyet elemanlarının izin verdiği sınırlarla uyumlu olmalıdır. Şebeke doğrudan pompaya bağlanacaksa yerel su idaresi kuralları incelenmeli; depo kullanılacaksa emiş koşulları, su seviyesi ve susuz çalışma koruması ayrıca ele alınmalıdır. Pompanın çalışma noktası için Q-H bilgisi gerektiğinde bu hidrofor tablosu yerine üreticinin onaylı teknik dokümanı istenmelidir.

Hidrofor Tankı Hakkında

Katalog hidrofor tankının fiyatlara dahil olmadığını açık biçimde belirtir. Bu nedenle ürün adı, seçenek fiyatı ve teslim kapsamı tank içeriyor gibi sunulmaz. Gerekli tank hacmi; pompa gücü, hedef çalışma aralığı, izin verilen devreye girme sayısı, tesisat hacmi ve kullanım profiline göre seçilmelidir. Tank bağlantısı ve membran malzemesi kullanılacak suya uygun olmalı, tankın azami çalışma basıncı sistemin durma basıncından güvenli biçimde yüksek olmalıdır.

Tank ön gaz basıncı sistem basıncı boşaltılmışken ölçülmeli ve setin alt basıncına göre ayarlanmalıdır. Yanlış ön gaz basıncı kullanılabilir su hacmini azaltabilir, pompanın sık devreye girmesine veya basınç dalgalanmasına yol açabilir. Tank ayrıca satın alınacaksa kapasite, bağlantı çapı, montaj konumu ve bakım erişimi sipariş öncesinde belirlenmelidir.

Kurulum ve Devreye Alma

Set kuru, havalandırılan ve don riskinden korunan bir alanda, sağlam ve düz zemine sabitlenmelidir. Boru ağırlığı pompa bağlantılarına bindirilmemeli, titreşimin tesisata taşınmasını azaltacak uygun bağlantı ve destekler kullanılmalıdır. Emiş hattı hava almayacak şekilde kurulmalı; vana, filtre ve çekvalf yönleri kontrol edilmelidir. Sistem suyla doldurulmadan pompa çalıştırılmamalı ve devreye alma sırasında tesisat havası güvenli biçimde tahliye edilmelidir.

İlk çalıştırmada dönüş yönü, çalışma ve durma basınçları, manometre tepkisi, kaçak, titreşim, olağan dışı ses ve motor sıcaklığı izlenmelidir. Basınç şalteri veya elektronik kontrol ayarları rastgele değiştirilmemeli; katalog senaryosu, proje hesabı ve ekipman sınırları birlikte dikkate alınmalıdır. Pano bağlantısı, motor koruması ve topraklama yalnız yetkili kişiler tarafından yapılmalıdır.

Bakım ve Güvenlik

Manometre, basınç şalteri, çekvalf, pompa bağlantıları, pano havalandırması ve tank kullanılıyorsa tank ön gazı düzenli aralıklarla kontrol edilmelidir. Sık devreye girme, basınçta ani düşüş, su kaçağı, titreşim, ısınma veya olağan dışı ses görüldüğünde sistem durdurulmalı ve sebep araştırılmalıdır. Filtre tıkanıklığı, hava girişi, yanlış tank ayarı ve tesisat kaçağı pompa davranışını etkileyebilir.

Bakım öncesinde elektrik enerjisi kesilmeli, yeniden enerjilenmeye karşı kilitleme uygulanmalı ve tesisat basıncı tamamen boşaltılmalıdır. Sıcak veya basınçlı suyla temas riski giderilmeden bağlantılar açılmamalıdır. Parça değişiminde model, pano seçeneği ve gerçek motor etiketiyle uyumlu bileşen kullanılmalı; güvenlik ve elektrik işleri yürürlükteki mevzuata uygun yapılmalıdır.

Stok, Ön Sipariş ve Sipariş Kontrolü

Ürün ve iki kontrol sistemi seçeneği stokta hazır değildir. Her varyasyonun stok miktarı sıfırdır; ön sipariş verilebilir ve müşteri stok durumu hakkında bilgilendirilir. Gösterilen seçenek fiyatları yüzde 20 KDV dahildir. Tedarik süresi, seçilen kontrol sistemi, motor etiketi, pano içeriği, bağlantı ölçüsü ve teslim kapsamı ödeme öncesinde teyit edilmelidir.

Sipariş notunda bina katı ve daire sayısı, su kaynağı, mevcut giriş basıncı, hedef üst kat basıncı, depo kullanımı, tesisat boru çapı ve seçilen kontrol sistemi belirtilmelidir. Hidrofor tankı gerekiyorsa hacim ve bağlantı bilgisi ayrıca paylaşılmalıdır. Bu bilgiler doğru model ve yardımcı ekipman seçiminin kontrol edilmesini kolaylaştırır.

Sık Sorulan Sorular

Hidrofor tankı fiyata dahil mi?

Hayır. Katalog tankın fiyatlara dahil olmadığını belirtir; tank ihtiyacı ve kapasitesi ayrıca belirlenir.

İki fiyat neden var?

Elektronik kartlı sistem ile klasik Schneider malzemeli sistem iki ayrı kontrol seçeneğidir. Müşteri seçtiği varyasyonun fiyatını öder.

Voltaj ve faz tipi model kodundan anlaşılır mı?

Bu tabloda yayımlanmadıkları için model kodundan elektrik özelliği çıkarılmaz. Ürün etiketi ve üretici teyidi esas alınır.

Q-H eğrisi neden gösterilmiyor?

İlgili hidrofor tablosunda Q-H verisi bulunmaz. Proje hesabı için üreticinin onaylı performans dokümanı istenmelidir.

Teknik kaynak: KRESMAK Ocak 2026 kataloğu, PDF s.29 / katalog s.27, Tek pompalı panolu hidrofor setleri (YKDIK), 5. satır. Fiyat hesabında Ziraat Bankası USD döviz satış kuru 47,5564 TL alınmış; yüzde 40 iskonto, iskontolu maliyet üzerine yüzde 25 kâr ve yüzde 20 KDV uygulanmıştır.
