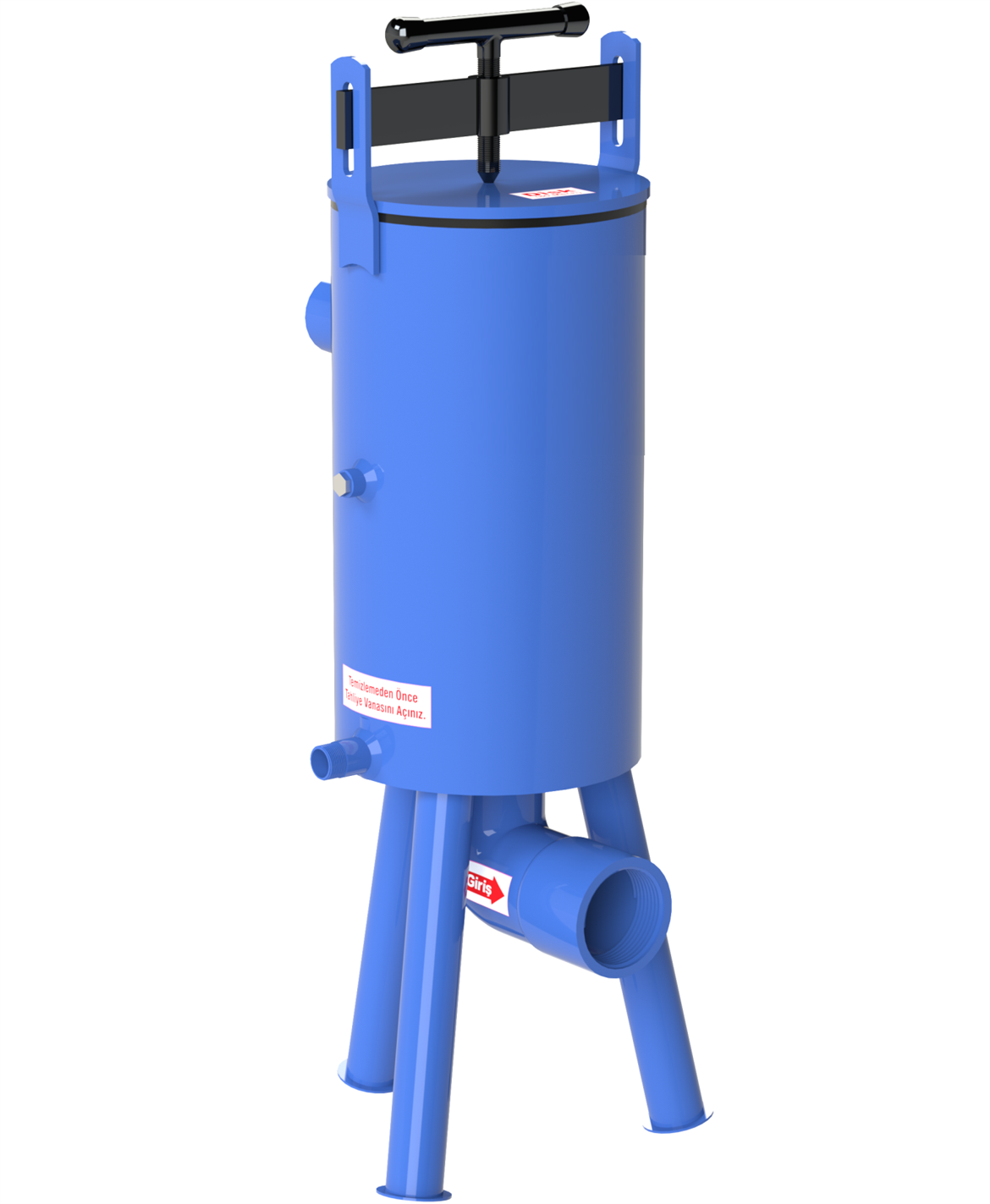

MRS Ayaklı Disk Metal Filtre | 2″ · 2½” · 3″ · 4″ | Damla & Mikro Sulama Filtrasyonu
Ayaklı şase üzerinde yer alan metal gövdeli disk filtre; damla, mini sprinkler ve yağmurlama sistemlerinde
ince filtrasyon ve yüksek kir tutma kapasitesi sağlar. Disk paketlerinin kanallı yapısı,
partikülleri hacim içinde hapseder; kolay ters yıkama/temizlik ile sahada hızlı devreye alma sunar.
🛡️ Epoksi Kaplı Metal Gövde
🧰 Manometre & Tahliye Portları
⚙️ Manuel / Yarı-Otomatik Temizlik
🧩 2″ · 2½” · 3″ · 4″ Bağlantı
Disk Filtrenin Çalışma Prensibi
Üst üste sıkıştırılmış kanallı diskler su akış yönünde birden fazla filtre yüzeyi oluşturur.
Askıdaki partiküller disk kanallarında tutulur; ters yıkama sırasında paket gevşetilerek
biriken kir, tahliye hattından uzaklaştırılır. Bu yapı; mesh eşdeğeri hassasiyet,
yüksek kir depolama ve düşük bakım maliyeti avantajı sağlar.
- Metal gövde & ayaklı şase: Uzun ömür, sabit kurulum, kolay servis.
- Basınç farkı izleme: Giriş-çıkış manometreleri ile tıkanma seviyesini görün.
- Çoklu mesh seçenekleri: 80/120/130/150/200 mesh (stok/partiye göre).
- Esnek entegrasyon: Hidrosiklon/kum filtre sonrası ikinci kademe veya tek başına kullanım.
Mevcut Ölçüler & Önerilen Kullanım
Aşağıdaki tipik debi aralıkları projeye ve seçilen mesh değerine göre değişir; net değerleri sipariş fişindeki modele göre teyit ediniz.
| Ölçü | Bağlantı | Tipik Debi (m³/saat) | Uygun Mesh | Önerilen Kullanım | Not |
|---|---|---|---|---|---|
| 2″ | Diş / Flanş (modele bağlı) | ~15–30 | 120–200 mesh | Damla sulama ana hatları, sera blokları | Kompakt tesisler için |
| 2½” | Flanş / Diş | ~25–45 | 120–200 mesh | Çoklu damla hatı, mikro sprink | Düşük bakım, yüksek tutma |
| 3″ | Flanş | ~40–75 | 80–150 mesh | Büyük sera blokları, açık tarla ana hattı | Orta-yüksek debi |
| 4″ | Flanş | ~70–120 | 80–150 mesh | Geniş alanlar, çoklu blok besleme | Pompa kapasitesiyle eşleyin |
Teknik Özellikler (Genel)
| Gövde | Epoksi kaplı metal (karbon çelik), servis kapaklı |
| Filtre Elemanı | Kanal yapılı disk paketi (80–200 mesh seçenekleri*) |
| Çalışma Basıncı | Tipik 2–8 bar (modele göre); test/azami değer için ürün fişine bakınız* |
| Bağlantılar | Flanşlı/dişli giriş-çıkış; tahliye, hava purjör ve manometre portları |
| Temizlik | Manuel sıkıştırma ve ters yıkama; yarı-otomatik/otomatik manifold ile uyumlu |
* Mesh ve basınç değerleri üretim partisine/model koduna göre farklılık gösterebilir; sipariş öncesi teyit ediniz.
Tasarım ve Kullanım İpuçları
- Filtrasyon seviyesi: Damla ve mikro sprink için çoğunlukla 120–130 µm (≈120–130 mesh), yağmurlama için 80–100 mesh yeterlidir.
- Basınç farkı takibi: Giriş-çıkış manometreleri arasındaki ΔP ~0,5 bar olduğunda temizlik yapın.
- Ön filtrasyon: Kum/hidrosiklon + disk kombinasyonu organik+inorganik yükte daha verimlidir.
- By-pass hattı: Servis sırasında sistemi durdurmadan bakım için vanalı by-pass önerilir.
- Tahliye hattı: Ters yıkamada yeterli debi sağlayacak çapta kısa ve serbest akışlı tahliye planlayın.
Uygulama Alanları
- Damla sulama şebekeleri: Seralar, meyve bahçeleri, bağlar.
- Mikro sprink & yağmurlama: Net-house, fidanlık, açık tarla.
- Fertilizasyon sistemleri: Enjektör/venturi sonrası ince filtrasyon.
- Su geri kazanım/yeraltı suları: Organik yük içeren kaynaklarda ikinci kademe filtre.
Uyumlu Ürünler
- Hidrosiklon (kum tutucu), kum filtre
- Basınç regülatörü, manometre seti, hava purjörleri
- Otomatik ters yıkama manifoldları ve kontrol panoları
- Hat vanaları, by-pass kitleri, tahliye hatları
* Proje debisi, pompa basıncı ve mesh değerine göre doğru gövde ölçüsünü seçiniz; gerektiğinde teknik ekibimizle kapasite kontrolü yapın.
