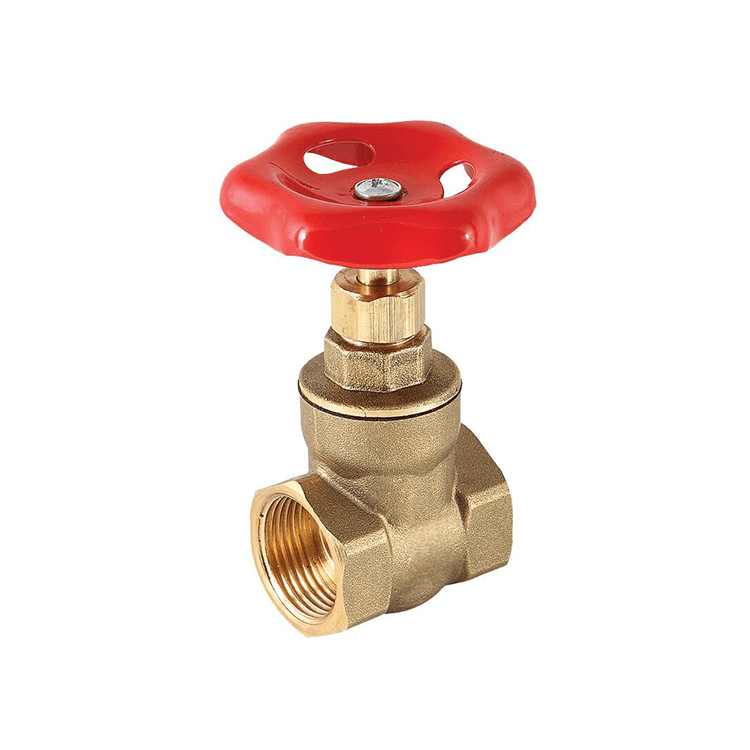

KAVRAM Şiber Vana — 1/2″ · 3/4″ · 1″ · 1 1/4″ · 1 1/2″ · 2″ · 2 1/2″ · 3″ · 4″
Sulama ve genel tesisat hatlarında güvenilir izolasyon için tercih edilen şiber (gate) vana,
kama (wedge) yapısı sayesinde düşük basınç kaybı ve uzun ömürlü sızdırmazlık sağlar. KAVRAM serisi,
1/2″’den 4″’e kadar geniş ölçü aralığı ile sera, bağ-bahçe ve tesisat uygulamalarında
pratik bir çözümdür.
💨 Düşük basınç kaybı · geniş geçiş
🔩 Dişli (BSP/ISO 7-1) veya flanşlı*
🧰 Yükselmeyen mil (NR) / OS&Y — modele göre*
💧 Sulama · şebeke · proses suyu
Neden KAVRAM Şiber Vana?
- İzolasyon uzmanı: Tam açıkta hat kaybı düşüktür; ana hat ve kollektör izolasyonlarında idealdir.
- Geniş ölçü skalası: 1/2″–4″ aralığı ile küçük hattın yanı sıra büyük debili hatlarda da kullanılır.
- Servis kolaylığı: Dişli/flanşlı seçenekler ile sök-tak ve bakım pratiktir.
- Dayanım: Metal gövde ve uygun seat/conta kombinasyonlarıyla uzun servis ömrü.*
Mevcut Ölçüler ve Önerilen Kullanımlar
Aşağıdaki tablo pratik seçim için özet sunar. Kesin PN/bağlantı/malzeme değerleri ürün fişi ve model koduna göre teyit edilmelidir.*
| Model | Nominal Çap | Bağlantı | Tipik Kullanım | Not |
|---|---|---|---|---|
| 1/2″ Şiber Vana | DN15 | Dişli (BSP G / ISO 7-1 Rp) | Vana kutusu içi izolasyon, küçük hatlar | Kompakt gövde |
| 3/4″ Şiber Vana | DN20 | Dişli (BSP G / ISO 7-1 Rp) | Sera içi hatlar, besleme kolları | Düşük ΔP |
| 1″ Şiber Vana | DN25 | Dişli (BSP G / ISO 7-1 Rp) | Damla ana hattı, kollektör çıkışları | Yaygın ölçü |
| 1 1/4″ Şiber Vana | DN32 | Dişli veya flanşlı (modele göre) | Yüksek debili kolon hatları | Bağlantı tipi stok/partiye göre |
| 1 1/2″ Şiber Vana | DN40 | Dişli veya flanşlı (modele göre) | Pompa/filtre hat izolasyonları | Sağlam gövde |
| 2″ Şiber Vana | DN50 | Dişli veya flanşlı (modele göre) | Ana hat izolasyonu, blok giriş/çıkış | Düşük kayıp avantajı |
| 2 1/2″ Şiber Vana | DN65 | Genellikle flanşlı | Kollektör çıkışları, büyük hatlar | Servis kolaylığı |
| 3″ Şiber Vana | DN80 | Flanşlı | Ana kol izolasyonu, pompa çıkışı | Büyük debiler |
| 4″ Şiber Vana | DN100 | Flanşlı | Çoklu blok beslemeleri, ana kolektör | Düşük kayıp · yüksek dayanım |
Teknik Özellikler (Genel)
| Gövde | Metal gövde (pirinç/duktil döküm/çelik — modele göre), korozyona dayanımlı kaplama |
| Kama (Wedge) | Metal kama; uygun seat/conta kombinasyonu* |
| Mil | Yükselmeyen mil (NR) veya OS&Y — modele göre* |
| Bağlantı | Dişli (BSP G / ISO 7-1 Rp) veya flanşlı (standardı modele göre) |
| Basınç Sınıfı & Sıcaklık | Model bazında; ürün fişinde belirtilir* |
* Kesin PN, malzeme ve bağlantı detayları üretici etiket/teknik fişinde yer alır; satın alma öncesi teyit ediniz.
Kurulum ve Kullanım İpuçları
- Kullanım amacı: Şiber vanaları tam açık/tam kapalı izolasyon için kullanın; debi ayarı için uygun değildir.
- Sızdırmazlık: Dişli bağlantıda teflon bant veya keten+macun; flanşta uygun conta ve doğru cıvata torklarını kullanın.
- Akış yönü: Genelde çift yönlüdür; yine de gövde işaretleri ve montaj yönergelerini kontrol edin.
- Koruma: Kum/partikül yükü yüksek sularda ön filtre kullanmak vana ömrünü uzatır.
- Periyodik kontrol: Sezon başı/sonu aç-kapa testi ile sızdırmazlığı ve çalışma konforunu doğrulayın.
Uygulama Alanları
- Sulama ana hatları: Kollektör giriş/çıkışları, blok izolasyonları
- Seralar & peyzaj: Filtre, gübre tankı ve pompa hatları
- Şebeke/proses suyu: Tesisat izolasyon noktaları
* Ürün görseli, malzeme, PN sınıfı, mil tipi ve bağlantı standardı stok partisine göre değişebilir. Projenize uygunluk için çap, bağlantı ve PN bilgisini sipariş öncesi netleştiriniz.
