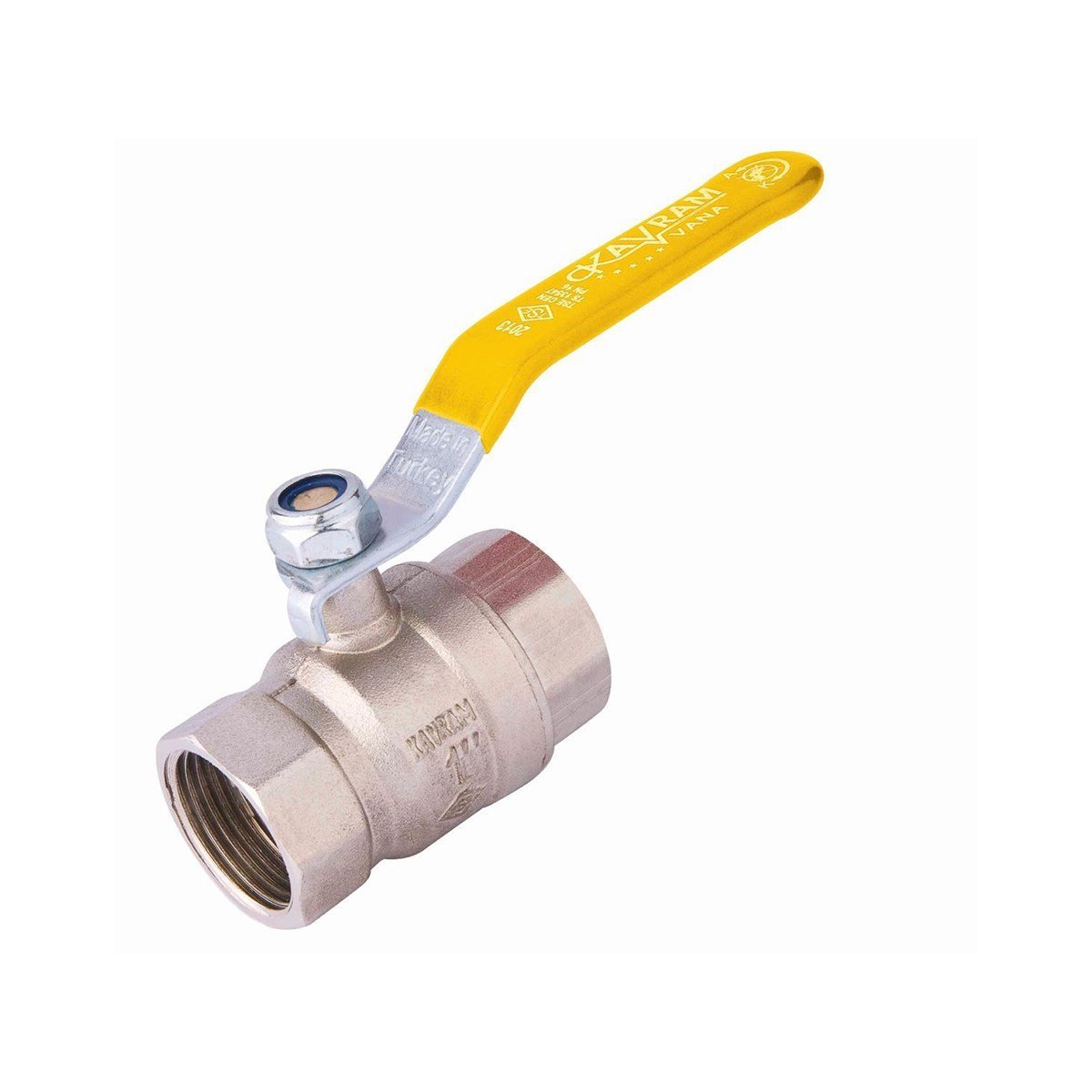

KAVRAM Mop5 Doğalgaz Vanası — 1/2″ · 3/4″ · 1″ · 1 1/4″ · 1 1/2″ · 2″
Doğalgaz iç tesisatlarında hızlı ve güvenilir aç/kapa kontrolü için tasarlanan KAVRAM Mop5 serisi;
90° (¼ tur) kol hareketiyle çalışır, MOP 5 sınıfında (tipik olarak 5 bar’a kadar gaz hatları)
uzun ömürlü ve sızdırmaz kullanım sunar.* Sarı kol/işaretlemeleri ile gaz hattı uygulamalarında .
* MOP (Maximum Operating Pressure) sınıfı ve sertifikasyon ayrıntıları
ürün etiketi/teknik fişine göre teyit edilmelidir (örn. TS EN 331 vb.). Montaj yalnızca yetkili gaz tesisatçıları tarafından yapılmalıdır.
🛡️ Gaz için sarı kol & işaretleme
🔩 Dişli bağlantı (ISO 7/1 R/Rp veya BSP – modele göre*)
🧰 ¼ tur hızlı aç/kapa
🧪 PTFE seat & mil contaları*
KAVRAM Mop5 Doğalgaz Vanası Nedir?
Mop5 serisi, bina içi doğalgaz hatlarında sayaç ön/arkası, cihaz bağlantıları ve hat izolasyon noktalarında kullanılan
küresel vana ailesidir. PTFE sızdırmazlık elemanları ve kısa kol hareketi ile
düşük tork, hızlı kullanım ve güvenilir kapama sağlar.
Bağlantı diş standardı ve gövde kaplaması modele ve partiye göre değişebilir; siparişte teyit ediniz.
Mevcut Ölçüler & Önerilen Kullanımlar
| Model | Nominal Çap | Bağlantı | Tipik Kullanım Noktası | Not |
|---|---|---|---|---|
| KAVRAM 1/2″ Mop5 Doğalgaz Vanası | DN15 (1/2″) | Dişli (ISO 7/1 R/Rp veya BSP*) | Cihaz bağlantıları (kombi/ocak), sayaç sonrası | Kompakt alanlar için ideal |
| KAVRAM 3/4″ Mop5 Doğalgaz Vanası | DN20 (3/4″) | Dişli (ISO 7/1 R/Rp veya BSP*) | Sayaç ön/arkası, kolon hatları | Yaygın tesisat ölçüsü |
| KAVRAM 1″ Mop5 Doğalgaz Vanası | DN25 (1″) | Dişli (ISO 7/1 R/Rp veya BSP*) | Ana dağıtım kolları, küçük ticari hatlar | Düşük basınç kaybı için uygun |
| KAVRAM 1 1/4″ Mop5 Doğalgaz Vanası | DN32 (1¼”) | Dişli (ISO 7/1 R/Rp veya BSP*) | Yüksek debili kolon/şube hatları | Genişletilmiş geçiş profili (modele göre) |
| KAVRAM 1 1/2″ Mop5 Doğalgaz Vanası | DN40 (1½”) | Dişli (ISO 7/1 R/Rp veya BSP*) | Kazan/cihaz kollektörleri, ticari hatlar | Sağlam gövde, yüksek akış |
| KAVRAM 2″ Mop5 Doğalgaz Vanası | DN50 (2″) | Dişli (ISO 7/1 R/Rp veya BSP*) | Ana hat izolasyonu, endüstriyel uygulamalar | Yetkili montaj ve sızdırmazlık kontrolü şart |
* Diş standardı (konik R / silindirik Rp), gövde malzemesi/kaplama ve “full bore/standard bore” bilgisi modele/partiye göre değişebilir;
siparişte üretici kodu ile teyit ediniz.
Teknik Özellikler (Genel)
| Basınç Sınıfı | MOP 5 (tipik 5 bar gaz hatı); kesin değer ürün fişinde* |
| Sızdırmazlık | PTFE seat & mil contaları* |
| Çalışma Ortamı | Doğalgaz/şehir gazı; sıcaklık aralığı modele göre |
| Bağlantı | Dişli (ISO 7/1 R/Rp veya BSP); erkek/dişi kombinasyonları değişebilir* |
| Uyumluluk | TS EN 331 gibi ilgili standartlara uygunluk model bazında kontrol edilmelidir* |
* Tüm kritik değerler (MOP, sıcaklık, sızdırmazlık malzemeleri, diş tipi) için ürün etiketi/teknik fişini referans alınız.
Montaj ve Güvenlik İpuçları
- Yetkili montaj: Kurulum, yerel dağıtım şirketi (ör. İGDAŞ vb.) şartnamelerine uygun yetkili tesisatçı tarafından yapılmalıdır.
- Sızdırmazlık malzemesi: Gaz onaylı keten+macun veya teflon bant kullanın; aşırı sargıdan kaçının.
- Kaçak testi: Devreye almadan önce sabun köpüğü/elektronik detektör ve manometreyle test yapın; açık alev kullanmayın.
- Erişilebilirlik: Vana kolu her zaman ulaşılabilir olmalı; kol yönü açık/kapalı konumu net gösterecek şekilde konumlandırılmalıdır.
- Topraklama/ESD: Metal tesisatlarda yerel yönetmeliklere uygun topraklama/ekpotansiyel dengeleme yapılmalıdır.
Uygulama Alanları
- Konutsal tesisatlar: Sayaç öncesi/sonrası, ocak-kombi hatları
- Ticari mekânlar: Cihaz kollektörleri, kolon hat izolasyonları
- Endüstriyel: Düşük basınçlı dağıtım hatları (MOP 5 kapsamı dahilinde)
* Ürün görseli, kol rengi, gövde kaplaması ve diş kombinasyonları stok partisine göre değişebilir.
Satın alma öncesi model kodu, MOP sınıfı, diş standardı ve sertifikasyon bilgisini teyit ediniz.
