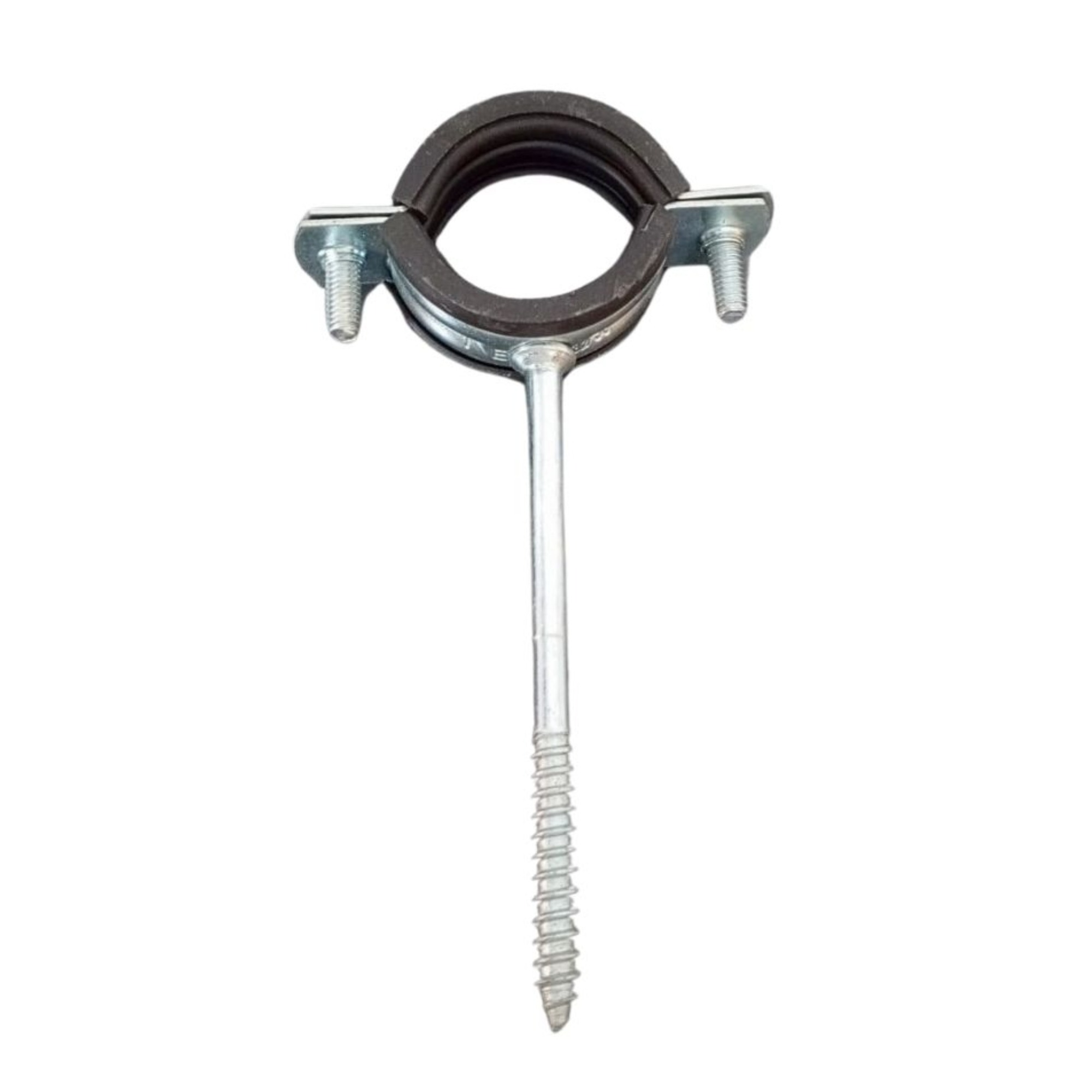

TORK Uzun Trifonlu Doğalgaz Kelepçesi — 1/2″ · 3/4″ · 1″ · 1¼” · 1½” · 2″ · 2½” · 3″ · 4″
Doğalgaz çelik boru hatlarının duvar/tavan montajında daha derin ve güvenli ankraj için tasarlanmış,
EPDM astarlı uzun trifonlu boru kelepçesi. Galvaniz kaplamalı çelik gövde ve M8/M10 üst bağlantı ile
askı tij ve konsollara uyumludur. Uzun trifon vida, kalın sıva/yalıtım tabakalarını aşarak ana taşıyıcıya tutunur.*
🔇 EPDM astar — titreşim/ses azaltımı
🔩 Uzun trifon vida + dübel*
🧰 M8/M10 üst bağlantı — tij/konsol uyumlu
🔥 Doğalgaz iç tesisat hatları
Uzun Trifonlu Doğalgaz Kelepçesi Nedir?
Standart trifonlu kelepçe ile aynı gövde/astar yapısına sahip olup daha uzun trifon vidayla gelir. Böylece kalın sıva,
kaplama veya ısı yalıtımı bulunan yüzeylerde, ana betona/tuğlaya güvenli şekilde ankraj yapılır. EPDM astar, metal temasını
keserek titreşim ve gürültüyü azaltır, boru yüzeyini korur.
- Güvenli sabitleme: Derin tutunma ile sarkma ve kaçıklığı önler.
- İzolasyon: EPDM astar sayesinde darbe/sarsıntı sönümleme.
- Uyumluluk: Yaygın doğalgaz boru çaplarıyla tam uyum.
Mevcut Ölçüler ve Uyumlu Boru Çapları
| Model | Nominal Boru Ölçüsü | Yaklaşık Dış Çap (mm) | Astar | Üst Bağlantı | Montaj |
|---|---|---|---|---|---|
| TORK 1/2″ Uzun Trifonlu Doğalgaz Kelepçesi | DN15 · 1/2″ | ≈ 21.3 mm | EPDM | M8/M10 | Uzun trifon + dübel* |
| TORK 3/4″ Uzun Trifonlu Doğalgaz Kelepçesi | DN20 · 3/4″ | ≈ 26.9 mm | EPDM | M8/M10 | Uzun trifon + dübel* |
| TORK 1″ Uzun Trifonlu Doğalgaz Kelepçesi | DN25 · 1″ | ≈ 33.7 mm | EPDM | M8/M10 | Uzun trifon + dübel* |
| TORK 1¼” Uzun Trifonlu Doğalgaz Kelepçesi | DN32 · 1¼” | ≈ 42.4 mm | EPDM | M8/M10 | Uzun trifon + dübel* |
| TORK 1½” Uzun Trifonlu Doğalgaz Kelepçesi | DN40 · 1½” | ≈ 48.3 mm | EPDM | M8/M10 | Uzun trifon + dübel* |
| TORK 2″ Uzun Trifonlu Doğalgaz Kelepçesi | DN50 · 2″ | ≈ 60.3 mm | EPDM | M8/M10 | Uzun trifon + dübel* |
| TORK 2½” Uzun Trifonlu Doğalgaz Kelepçesi | DN65 · 2½” | ≈ 73.0 mm | EPDM | M8/M10 | Uzun trifon + dübel* |
| TORK 3″ Uzun Trifonlu Doğalgaz Kelepçesi | DN80 · 3″ | ≈ 88.9 mm | EPDM | M8/M10 | Uzun trifon + dübel* |
| TORK 4″ Uzun Trifonlu Doğalgaz Kelepçesi | DN100 · 4″ | ≈ 114.3 mm | EPDM | M8/M10 | Uzun trifon + dübel* |
* Uzun trifon vida/dübel ölçüsü, gövde kalınlığı ve M8/M10 geçişi modele/partiye göre değişebilir; siparişte teyit ediniz.
Teknik Özellikler (Genel)
| Gövde | Galvaniz kaplamalı çelik (korozyon dayanımı) |
| Astar | EPDM elastomer — titreşim/ses izolasyonu |
| Üst Bağlantı | M8/M10 diş — askı tij/konsol uyumlu |
| Montaj | Uzun trifon vida + dübel veya tij/kanal üzerine civatalı montaj |
* Malzeme kalınlığı, galvaniz türü, EPDM sertliği ve aksesuarlar ürün teknik fişinde belirtilir; satın alma öncesi doğrulayınız.
Kurulum ve Tasarım İpuçları
- Dübel seçimi: Yüzeye (beton, tuğla, gazbeton vb.) ve tasarım yüküne uygun kimyasal/mekanik dübel kullanın.
- Askı aralığı: Çap büyüdükçe destek aralığını artırın (ör. 1/2″–1″ için ~1,5–2,0 m; 2″–4″ için ~2,0–2,5 m).
- Derinlik: Uzun trifon, kaplama/yalıtımı aşıp ana taşıyıcıya en az önerilen gömme derinliğinde tutunmalıdır.
- Hizalama: Boru eksenini düz tutun; cihaz girişlerinde genleşme payı bırakın.
- Mevzuat: Montajı yerel dağıtım şirketi kuralları ve yürürlükteki standartlara uygun yapın.
Uygulama Alanları
- Doğalgaz iç tesisatları: Daire, ticari ve endüstriyel çelik boru hatları
- Makine/Kazan daireleri: Sayaç kolonları ve dağıtım hatları
- Konsol & askı sistemleri: Kanal/konsol üzerine tij ile sabitleme
* Ürün görseli, galvaniz rengi, uzun trifon ölçüsü ve M8/M10 geçiş detayı partiye göre değişebilir.
Projenize uygunluk için inç ölçüsü, yaklaşık dış çap, dübel tipi ve vida boyunu sipariş öncesi netleştiriniz.
