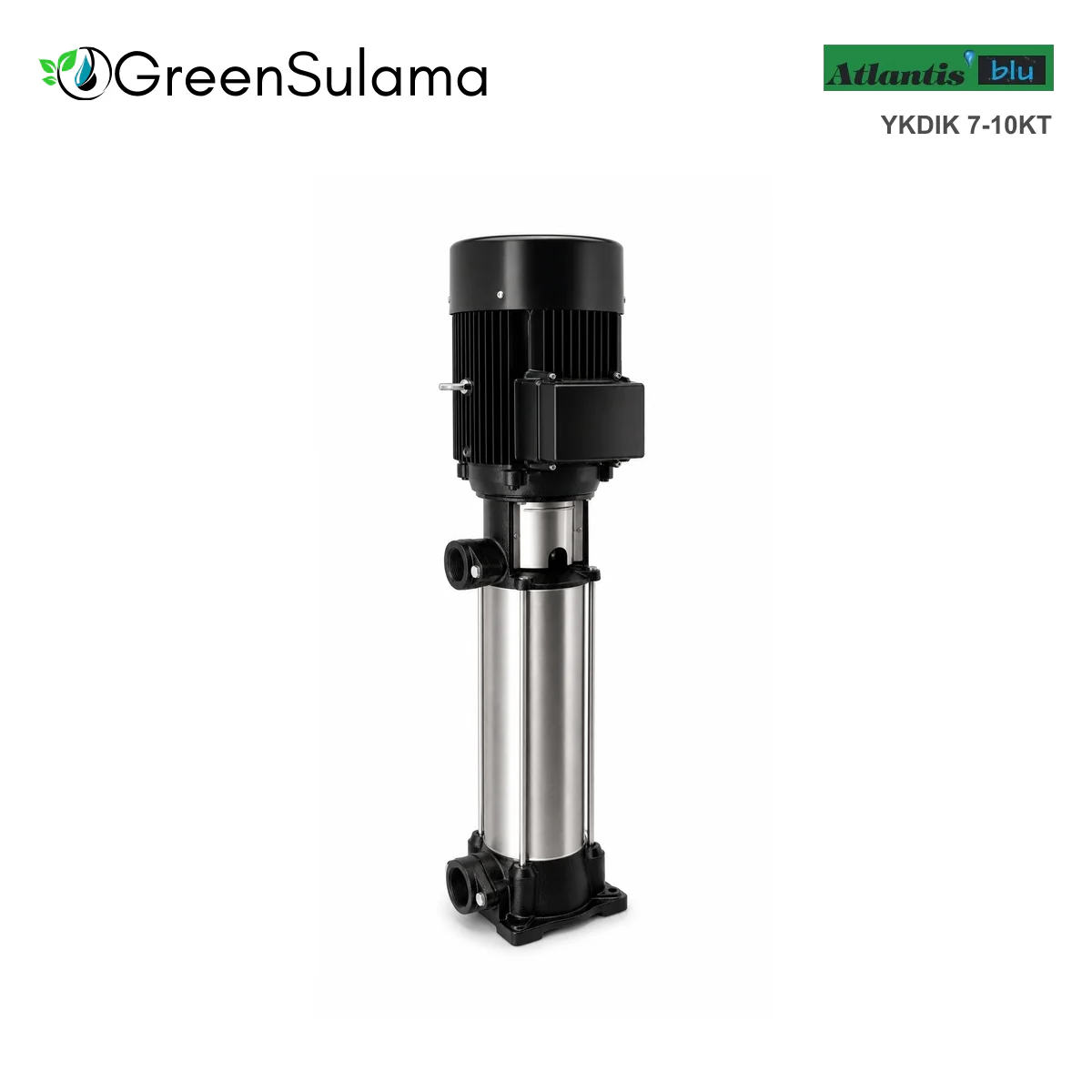

Atlantis Blu YKDIK 7-10KT Dik Milli Noril Fanlı Çok Kademeli Pompa

Atlantis Blu YKDIK 7-10KT Dik Milli Noril Fanlı Çok Kademeli Pompa, KRESMAK Ocak 2026 kataloğundaki YKDIK 7-10KT satırından hazırlanmış dik milli Noril fanlı çok kademeli pompadır. Katalog satırı 3 HP güç, 380 V, 1¼ inç giriş, 1¼ inç çıkış ve H=680 mm yükseklik yayımlar. Bu tabloda yalnız tek HP sütunu bulunur; P1 veya P2 ayrımı eklenmemiştir. Uzunluk ölçüsü yayımlanmadığı için H değerinden ya da görselden türetilmemiştir.

Öne Çıkan Özellikler

• Dik milli çok kademeli pompa ailesi
• Noril fan katalog beyanı
• Katalog ifadesiyle hazır suya önerilir
• Motor ve pompa kısımlarının ayrı ayrı tamir imkânı aile notu
• Çok sessiz aile notu
• Katalog Q-H noktaları ve ön sipariş durumu

Teknik Özellikler

Güç ve Elektrik Verisinin Kapsamı

YKDIK 7-10KT için 3 HP katalog değeridir. kW, P1/P2 ayrımı, akım, devir, frekans, kondansatör ve faz koruması yayımlanmaz. Model kodundaki harfler veya 380 V hücresi faz tipi olarak yorumlanmamıştır. Motor akımı ve koruma hesabı için ürün etiketi, kullanım kılavuzu veya üreticinin yazılı teknik verisi kullanılmalıdır.

Debi ve Basma Yüksekliği

YKDIK 7-10KT için katalog performans noktaları: 0 m³/h debide 120 m, 1 m³/h debide 115 m, 2 m³/h debide 105 m, 3 m³/h debide 100 m, 4 m³/h debide 85 m, 5 m³/h debide 70 m, 6 m³/h debide 52 m, 7 m³/h debide 30 m. Tablonun son başlığı ve karşılık gelen hücresi “-” işaretidir. Bu sütunun sayısal debi değeri yoktur; sıfır kabul edilmemiş ve Q-H noktası üretilmemiştir. Gerçek çalışma noktası statik kot, boru sürtünmesi, vana, dirsek, çekvalf, filtre ve diğer yerel kayıplarla birlikte hesaplanmalıdır.

Dik Milli Çok Kademeli Yapı

Dik milli yerleşim, pompanın düşey servis alanı ve bağlantı yönleri dikkate alınarak kurulmasını gerektirir. Çok kademeli yapı yüksek basma gereksinimi olan temiz su uygulamalarında değerlendirilebilir; ancak kademe sayısı seçili satırda ayrıca yayımlanmadığından model kodundan üretilmemiştir. Yükseklik H=680 mm katalog satır ölçüsüdür; ambalaj ölçüsü veya gerekli servis boşluğu değildir.

Noril Fan ve Malzeme Sınırı

Katalog aileyi Noril fanlı olarak tanımlar. Bu ifade yalnız fan kapsamındadır. Gövde, mil, mekanik salmastra veya bütün sıvı temas parçalarının malzemesi ürün tablosunda verilmez; ürün görselinden malzeme iddiası çıkarılmamıştır. Akışkanın pH, klorür, sıcaklık, katı madde ve aşındırıcılık özellikleri sipariş öncesinde üreticiyle değerlendirilmelidir.

Kaplin ve Monoblok Aile Notu

Katalogda “2022 yılından itibaren kaplin bağlantılı” ifadesi ile parantez içinde “YKDIK 7-6M ve 7-6T modeller monoblok” notu bulunur. Parantezdeki kodlar seçili KM/KT satırlarıyla otomatik eşlenmemiştir. Bu nedenle YKDIK 7-10KT için kaplin veya monoblok yapı kesin ürün özelliği olarak yayımlanmaz; ödeme öncesinde model etiketi ve üretici teyidi istenir.

Hazır Su Uygulaması ve Seçim

“Hazır suya önerilir” katalog ifadesidir. Uygunluk; istenen debi, toplam dinamik basma yüksekliği, depo seviyesi, boru çapı ve uzunluğu, vana ve dirsek kayıpları ile eş zamanlı tüketim birlikte değerlendirilerek belirlenmelidir. Sıfır debideki maksimum basma değeri normal çalışma noktası değildir. Seçim, katalog Q-H noktalarının hedef çalışma noktasını güvenli biçimde karşılamasına dayanmalıdır.

Sıcaklık ve Emiş

Maksimum su sıcaklığı 40 °C, maksimum ortam sıcaklığı 40 °C ve maksimum emiş 6,5 m olarak yayımlanır. Maksimum emiş ideal koşullardaki üst sınırdır; rakım, su sıcaklığı, uzun veya dar emiş hattı, hava kaçağı ve kavitasyon riski kullanılabilir değeri azaltır. Emiş hattı mümkün olduğunca kısa, sızdırmaz ve hava cebi oluşturmayacak biçimde kurulmalıdır.

Kurulum ve Devreye Alma

Pompa sağlam ve düz zemine dik konumda sabitlenmeli, devrilme ve titreşime karşı uygun bağlantı yapılmalıdır. Boru ağırlığı pompa ağızlarına bindirilmemeli; servis ve motor sökme boşluğu bırakılmalıdır. Emiş hattı suyla doldurulmalı ve ürün susuz çalıştırılmamalıdır. Devreye almada dönüş, kaçak, titreşim, anormal ses, basınç ve akış yetkili kişi tarafından kontrol edilmelidir.

Elektrik Güvenliği

Kablo kesiti, topraklama, kaçak akım koruması, sigorta ve motor koruma elemanları ürün etiketi, kurulum ortamı ve yerel mevzuata göre yetkili elektrikçi tarafından belirlenmelidir. Katalogda bulunmayan elektrik verileri komşu satırdan taşınmamalıdır. Nem, su sıçraması ve pano koruma sınıfı kurulum yerinin risklerine göre ele alınmalıdır.

Bakım ve Ön Sipariş

Filtreler, vanalar ve hatlar düzenli kontrol edilmeli; tıkanıklık, kaçak, titreşim, anormal ses ve motor sıcaklığı izlenmelidir. Bakım öncesinde enerji kesilmeli ve basınç tahliye edilmelidir. Katalog motor ve pompa kısımlarının ayrı ayrı tamir imkânını aile notu olarak verir; servis kapsamı ve yedek parça seçili modelle teyit edilir. Ürün stokta hazır değildir; stok 0, ön sipariş ve müşteri bildirimi açıktır. Fiyat KDV dahildir. Ürün ön siparişle temin edilir.

Sık Sorulan Sorular

Gövde malzemesi nedir?

Ürün tablosunda gövde malzemesi yayımlanmadığı için malzeme iddiası eklenmemiştir.

Model kaplinli mi, monoblok mu?

Seçili satır için teyit gerekir; aile notundaki farklı kodlar otomatik eşlenmez.

Ürün hemen gönderilir mi?

Hayır; ön sipariş alınır ve tedarik süresi teyit edilir.

Kaynak: PDF s.25 / katalog s.23, YKDIK 7 orta tablo, 7. satır. Kur: 2026-07-14 Ziraat Bankası USD döviz satış 47.5564 TL.
