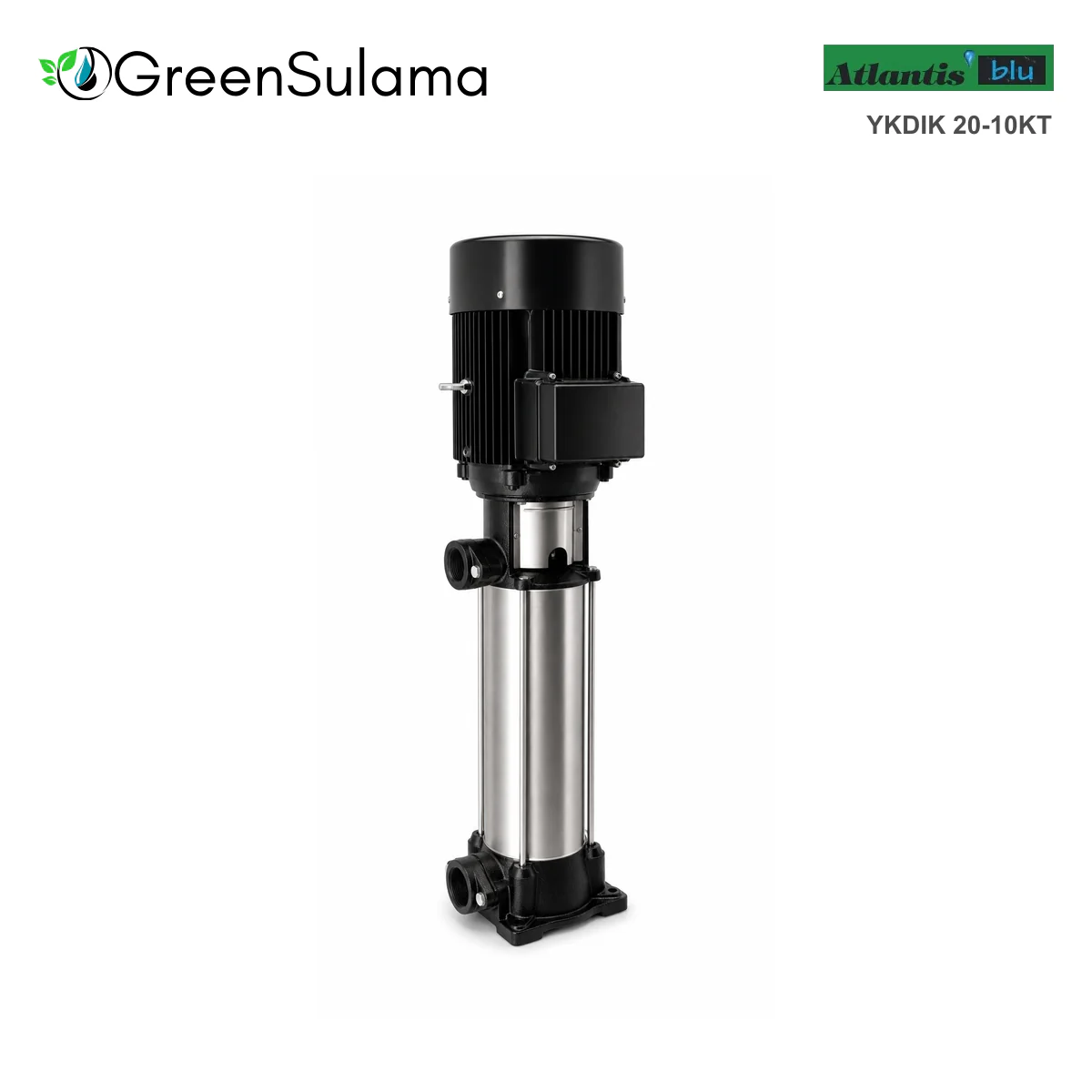

Atlantis Blu YKDIK 20-10KT Dik Milli Noril Fanlı Çok Kademeli Pompa

Atlantis Blu YKDIK 20-10KT Dik Milli Noril Fanlı Çok Kademeli Pompa, KRESMAK Ocak 2026 kataloğunda yer alan dik milli Noril fanlı çok kademeli pompa ürünüdür. Katalogda 7,5 HP güç, 380 V, 1½ inç giriş, 1½ inç çıkış ve H=922 mm yükseklik belirtilir. Teknik tabloda yalnız tek HP sütunu bulunur; P1 veya P2 ayrımı verilmez. Uzunluk ölçüsü yayımlanmadığı için ürün yüksekliğinden veya görselden hesaplanmamıştır.

Öne Çıkan Özellikler

• Dik milli çok kademeli pompa ailesi
• Noril fan katalog beyanı
• Katalog ifadesiyle hazır suya önerilir
• Motor ve pompa kısımlarının ayrı ayrı tamir imkânı aile notu
• Çok sessiz aile notu
• Katalog Q-H noktaları ve ön sipariş durumu

Teknik Özellikler

Güç ve Elektrik Verisinin Kapsamı

YKDIK 20-10KT için 7,5 HP, katalogda yayımlanan güç değeridir. kW, P1/P2 ayrımı, akım, devir, frekans, kondansatör ve faz koruması belirtilmez. Model kodundaki harfler veya 380 V değeri faz tipi olarak yorumlanmamalıdır. Motor akımı ve koruma hesabı için ürün etiketi, kullanım kılavuzu veya üreticinin yazılı teknik verisi kullanılmalıdır.

Debi ve Basma Yüksekliği

YKDIK 20-10KT için katalogda yayımlanan Q-H noktaları: 0 m³/h debide 135 m, 6 m³/h debide 116 m, 8 m³/h debide 110 m, 10 m³/h debide 100 m, 12 m³/h debide 88 m, 14 m³/h debide 78 m, 16 m³/h debide 63 m, 18 m³/h debide 45 m, 20 m³/h debide 10 m. Katalog satırındaki bütün akış sütunları sayısaldır; tabloda yalnız yayımlanan ölçüm noktalarına yer verilmiştir. Gerçek çalışma noktası statik kot, boru sürtünmesi, vana, dirsek, çekvalf, filtre ve diğer yerel kayıplarla birlikte hesaplanmalıdır.

Dik Milli Çok Kademeli Yapı

Dik milli yerleşim, pompanın düşey servis alanı ve bağlantı yönleri dikkate alınarak kurulmasını gerektirir. Çok kademeli yapı yüksek basma gereksinimi olan temiz su uygulamalarında değerlendirilebilir; ancak kademe sayısı katalog tablosunda ayrı bir değer olarak verilmediği için model kodundan hesaplanmamıştır. H=922 mm katalogda belirtilen ürün yüksekliğidir; ambalaj ölçüsü veya gerekli servis boşluğu değildir.

Fan ve Malzeme Sınırı

Katalogdaki “Noril fanlı” ifadesi yalnız fan malzemesini tanımlar. Pompa gövdesi, mil, mekanik salmastra veya bütün sıvı temas parçalarının malzemesi bu ifadeden türetilmemiştir. Ürün görselinden ek malzeme iddiası çıkarılmamıştır. Akışkanın pH, klorür, sıcaklık, katı madde ve aşındırıcılık özellikleri sipariş öncesinde üreticiyle değerlendirilmelidir.

Kaplin ve Monoblok Aile Notu

Katalogda “2022 yılından itibaren kaplin bağlantılı” ifadesi ile parantez içinde “YKDIK 7-6M ve 7-6T modeller monoblok” notu bulunur. Parantezde belirtilen model kodları YKDIK 20-10KT ile aynı değildir. Bu nedenle ürünün kaplinli veya monoblok yapısı ödeme öncesinde model etiketi ve üreticinin yazılı belgesiyle teyit edilmelidir.

Hazır Su Uygulaması ve Pompa Seçimi

“Hazır suya önerilir” katalog ifadesidir. Uygunluk; istenen debi, toplam dinamik basma yüksekliği, depo seviyesi, boru çapı ve uzunluğu, vana ve dirsek kayıpları ile eş zamanlı tüketim birlikte değerlendirilerek belirlenmelidir. Sıfır debideki maksimum basma değeri normal çalışma noktası değildir. Seçim, katalog Q-H noktalarının hedef çalışma noktasını güvenli biçimde karşılamasına dayanmalıdır.

Sıcaklık ve Emiş

Maksimum su sıcaklığı 40 °C, maksimum ortam sıcaklığı 40 °C ve maksimum emiş 6,5 m olarak yayımlanır. Maksimum emiş ideal koşullardaki üst sınırdır; rakım, su sıcaklığı, uzun veya dar emiş hattı, hava kaçağı ve kavitasyon riski kullanılabilir değeri azaltır. Emiş hattı mümkün olduğunca kısa, sızdırmaz ve hava cebi oluşturmayacak biçimde kurulmalıdır.

Kurulum ve Devreye Alma

Pompa sağlam ve düz zemine dik konumda sabitlenmeli, devrilme ve titreşime karşı uygun bağlantı yapılmalıdır. Boru ağırlığı pompa ağızlarına bindirilmemeli; servis ve motor sökme boşluğu bırakılmalıdır. Emiş hattı suyla doldurulmalı ve ürün susuz çalıştırılmamalıdır. Devreye almada dönüş yönü, kaçak, titreşim, anormal ses, basınç ve akış yetkili kişi tarafından kontrol edilmelidir.

Elektrik Güvenliği

Kablo kesiti, topraklama, kaçak akım koruması, sigorta ve motor koruma elemanları ürün etiketi, kurulum ortamı ve yerel mevzuata göre yetkili elektrikçi tarafından belirlenmelidir. Katalogda bulunmayan elektrik verileri komşu satırdan taşınmamalıdır. Nem, su sıçraması ve pano koruma sınıfı kurulum yerinin risklerine göre ele alınmalıdır.

İşletme ve Bakım

Filtreler, vanalar ve hatlar düzenli kontrol edilmeli; tıkanıklık, kaçak, titreşim, anormal ses ve motor sıcaklığı izlenmelidir. Bakım öncesinde enerji kesilmeli ve basınç tahliye edilmelidir. Katalog motor ve pompa kısımlarının ayrı ayrı tamir imkânını aile notu olarak verir; servis kapsamı ve yedek parça ürün modeliyle teyit edilir. Don riski bulunan yerde tesisat korunmalı veya boşaltılmalıdır.

Ürün Grubu

YKDIK serisi, yüzey pompaları grubunda yer alan dik milli çok kademeli pompalardandır. Bu modelde katalog beyanı Noril fanla sınırlıdır; gövde ve mil malzemesi sipariş öncesinde ayrıca teyit edilmelidir.

Stok, Fiyat ve Ön Sipariş

Ürün stokta hazır değildir; stok miktarı sıfırdır ve ön siparişe açıktır. Tedarik süresi, ürün modeli, bağlantı standardı ve teslim içeriği ödeme öncesinde teyit edilir. Fiyat yüzde 20 KDV dahildir.

Sık Sorulan Sorular

kW değeri hesaplandı mı?

Hayır; katalog yalnız HP yayımlar ve dönüşüm yapılmaz.

Modelin gövde malzemesi nedir?

Katalog tablosunda gövde malzemesi belirtilmediği için ek bir malzeme iddiasına yer verilmez.

Model kaplinli mi, monoblok mu?

Bu model için yazılı üretici teyidi gerekir; aile notunda farklı model kodları belirtilmiştir.

Ürün hemen gönderilir mi?

Hayır; ön sipariş alınır ve tedarik süresi teyit edilir.

Kaynak: PDF s.25 / katalog s.23, YKDIK 20 alt tablo, 3. satır. Kur: 2026-07-14 Ziraat Bankası USD döviz satış 47.5564 TL.
