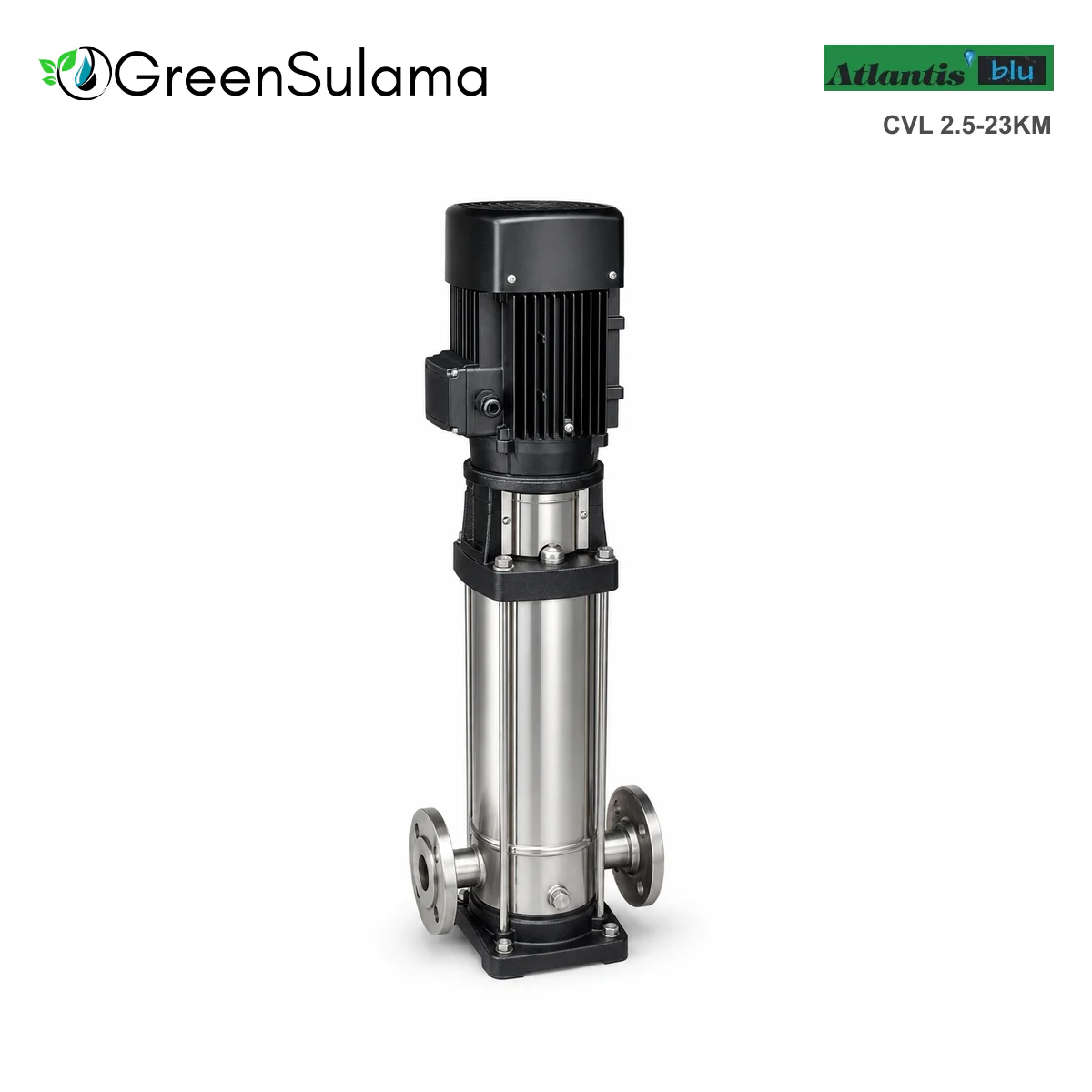

Atlantis Blu CVL 2.5-23KM Dik Milli AISI 304 Paslanmaz Çelik Çok Kademeli In-Line Pompa

Atlantis Blu CVL 2.5-23KM Dik Milli AISI 304 Paslanmaz Çelik Çok Kademeli In-Line Pompa, KRESMAK Ocak 2026 kataloğunda dik milli, çok kademeli ve in-line tip pompa olarak sunulan Atlantis Blu modelidir. Seçili standart CVL modelinde alt pompa gövdesi dahil sıvıya temas eden parçalar için AISI 304 paslanmaz çelik beyanı bulunur. Ürün tablosunda 1,5 HP güç, 220 V besleme, dişli veya flanşlı bağlantı seçeneği ve H=884 mm yükseklik yayımlanır.

Öne Çıkan Özellikler

• Dik milli çok kademeli in-line pompa düzeni
• Alt pompa gövdesi dahil sıvıya temas eden parçalarda AISI 304 katalog beyanı
• Dişli 1¼ inç veya flanşlı DN32 bağlantı seçeneği
• Kartuş tip mekanik keçe
• 100 °C maksimum su sıcaklığı katalog değeri
• Yayımlanmış debi-basma yüksekliği noktaları ve ön sipariş seçeneği

Teknik Özellikler

Güç ve Elektrik Verilerinin Kapsamı

CVL 2.5-23KM için 1,5 HP, katalogdaki tek güç sütununda yayımlanan değerdir. kW, P1/P2 ayrımı, motor akımı, devir, frekans, kondansatör ve faz koruması yayımlanmamıştır. 220 V değeri besleme gerilimidir; model kodu veya gerilim değeri faz tipini belirlemek için kullanılmamıştır. Elektrik projesinde ürün etiketi ve üreticinin yazılı teknik belgesi esas alınmalıdır.

Debi ve Basma Yüksekliği

CVL 2.5-23KM için katalogda yayımlanan çalışma noktaları: 0,4 m³/h debide 135 m, 0,6 m³/h debide 132 m, 0,8 m³/h debide 130 m, 1 m³/h debide 126 m, 1,2 m³/h debide 122 m, 1,4 m³/h debide 117 m, 1,6 m³/h debide 111 m, 1,8 m³/h debide 104 m, 2 m³/h debide 94 m, 2,2 m³/h debide 80 m. Tabloda yalnız yayımlanan ölçüm noktalarına yer verilmiştir. Gerçek çalışma noktası; statik kot, boru çapı ve uzunluğu, vana, dirsek, çekvalf, filtre, eşanjör ve diğer yerel kayıplarla birlikte hesaplanmalıdır.

Dik Milli In-Line Yapı

In-line bağlantı düzeni, giriş ve çıkış hattının projedeki yönü ile pompanın düşey servis alanı birlikte değerlendirilerek kurulmalıdır. Çok kademeli yapı yüksek basma gereksinimi bulunan temiz su devrelerinde katalog eğrisi uygun olduğunda değerlendirilebilir. H=884 mm katalogda verilen ürün yüksekliğidir; ambalaj ölçüsü veya gerekli bakım boşluğu değildir. Uzunluk, genişlik ve derinlik yayımlanmadığı için görselden ölçülmemiştir.

AISI 304 Malzeme Kapsamı

Katalogdaki standart CVL açıklamasına göre CVL 2.5-23KM modelinde alt pompa gövdesi dahil sıvıya temas eden parçalar AISI 304 paslanmaz çelik kapsamındadır. Bu beyan motoru, elektrik parçalarını veya bütün dış yüzeyleri kapsayacak biçimde genişletilmemiştir. Fan veya çark malzemesi ürün satırında ayrı bir alan olarak yayımlanmadığından ayrıca isimlendirilmemiştir.

Dişli ve Flanşlı Bağlantı Seçenekleri

Katalog tüm modeller için dişli ve flanşlı bağlantı seçeneği yayımlar. CVL 2.5-23KM için dişli giriş ve çıkış 1¼ inç, flanşlı giriş ve çıkış DN32’dir. Bunlar alternatif ürün veya bağlantı seçenekleridir; pompanın aynı anda iki bağlantı tipini birden taşıdığı anlamına gelmez. Sipariş sırasında tercih edilen bağlantı tipi, karşı flanş ve teslim kapsamı yazılı olarak teyit edilmelidir.

Kartuş Tip Mekanik Keçe

Kartuş tip mekanik keçe katalogdaki aile özelliğidir. Keçenin elastomer malzemesi, yüzey çifti ve kimyasal uyumluluk tablosu yayımlanmamıştır. Akışkanın pH değeri, klorür miktarı, sıcaklığı, viskozitesi, katı madde içeriği ve kimyasal yapısı sipariş öncesinde üretici tarafından değerlendirilmelidir. AISI 304 beyanı tek başına her akışkana uygunluk garantisi değildir.

Sıcaklık ve Emiş Koşulları

Maksimum su sıcaklığı 100 °C, maksimum ortam sıcaklığı 40 °C ve maksimum emiş 6,5 m olarak yayımlanır. Bu üst sınırlar aynı anda her kurulumda ulaşılabilir çalışma noktası anlamına gelmez. Yüksek sıcaklıkta buhar basıncı, NPSH ve kavitasyon riski; emişte rakım, hat kayıpları ve hava kaçağı ayrıca değerlendirilmelidir.

Pompa Seçimi

Model seçimi istenen debi, toplam dinamik basma yüksekliği, akışkan özellikleri, bağlantı standardı ve sıcaklık birlikte değerlendirilerek yapılmalıdır. Katalog Q-H noktaları eğrinin yayımlanmış örnekleridir. Hedef çalışma noktasının bu aralıkta kalması, motor yükünün uygun olması ve tesisatın minimum akış ihtiyacını karşılaması gerekir. Sıfır debi dışındaki en yüksek basma değeri de sürekli çalışma için tek başına seçim ölçütü değildir.

Kurulum ve Devreye Alma

Pompa sağlam ve düz bir zemine dik konumda sabitlenmeli, boru ağırlığı pompa ağızlarına aktarılmamalı ve sökme-bakım için üstte yeterli servis boşluğu bırakılmalıdır. Hat gerilimi, flanş paralelliği ve sızdırmazlık kontrol edilmelidir. Pompa gövdesi uygun biçimde doldurulmalı ve ürün susuz çalıştırılmamalıdır. Devreye almada dönüş yönü, kaçak, titreşim, ses, basınç ve akış yetkili kişi tarafından izlenmelidir.

Elektrik Güvenliği

Topraklama, kaçak akım koruması, sigorta, kontaktör ve motor koruma elemanları ürün etiketi, kablo uzunluğu, kurulum ortamı ve yerel mevzuata göre yetkili elektrikçi tarafından belirlenmelidir. Katalogda yayımlanmayan akım ve faz bilgileri tahmin edilmemelidir. Nem, yoğuşma ve su sıçramasına karşı pano ve kablo girişlerinin koruma sınıfı kurulum yerine uygun seçilmelidir.

Bakım ve İşletme

Keçe bölgesi, bağlantılar, filtreler ve vanalar düzenli kontrol edilmeli; kaçak, tıkanıklık, titreşim, olağan dışı ses ve motor sıcaklığı izlenmelidir. Bakım öncesinde enerji kesilmeli, yeniden enerjilenmeye karşı önlem alınmalı ve hat basıncı tamamen tahliye edilmelidir. Don riski bulunan tesisatta pompa ile borular korunmalı veya uygun biçimde boşaltılmalıdır.

Stok, Fiyat ve Ön Sipariş

Ürün stokta hazır değildir; stok miktarı sıfırdır ve ön siparişe açıktır. Tedarik süresi, bağlantı tipi, model ve teslim içeriği ödeme öncesinde teyit edilir. Gösterilen fiyat yüzde 20 KDV dahildir.

Sık Sorulan Sorular

Bu standart CVL modelinin malzeme kapsamı nedir?

Katalog alt pompa gövdesi dahil sıvıya temas eden parçalar için AISI 304 paslanmaz çelik beyanı yayımlar.

Dişli ve flanşlı bağlantı birlikte mi gelir?

Katalog bunları alternatif seçenekler olarak verir; sipariş sırasında tercih ve teslim içeriği teyit edilmelidir.

100 °C her uygulama için yeterli mi?

Bu katalogdaki maksimum su sıcaklığıdır. Akışkan, keçe ve tesisat uygunluğu ayrıca değerlendirilmelidir.

Ürün hemen gönderilir mi?

Hayır. Ürün ön siparişle temin edilir.

Kaynak: PDF s.27 / katalog s.25, CVL 2.5 üst tablo, 1. satır. Kur: 2026-07-14 Ziraat Bankası USD döviz satış 47.5564 TL.
